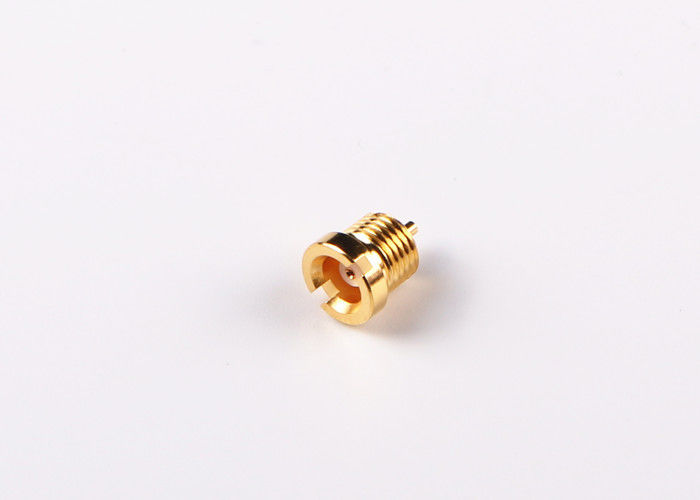

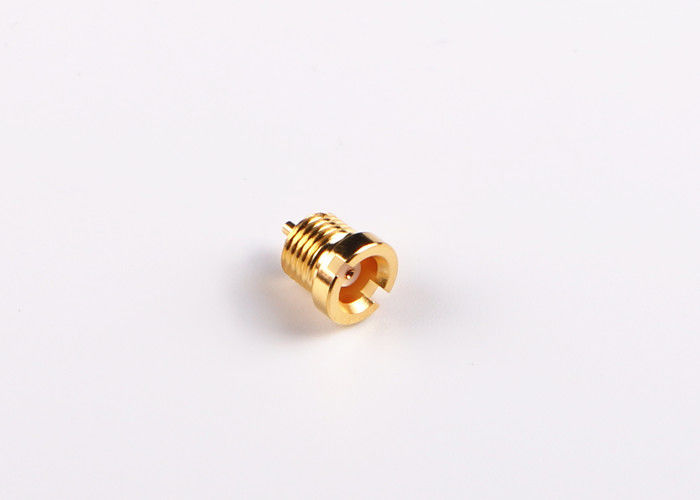

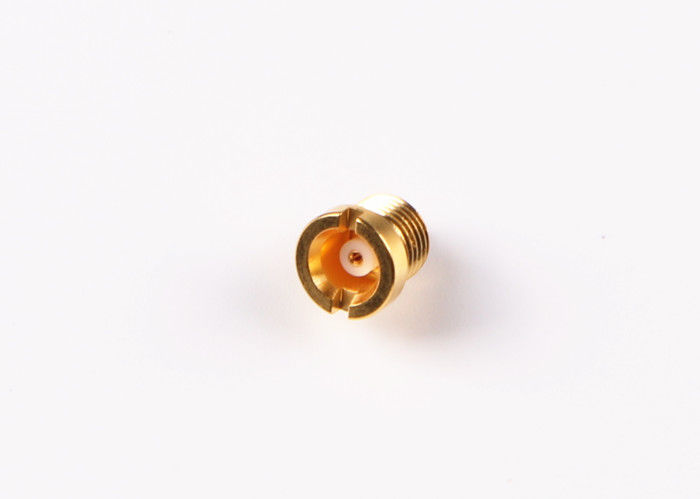

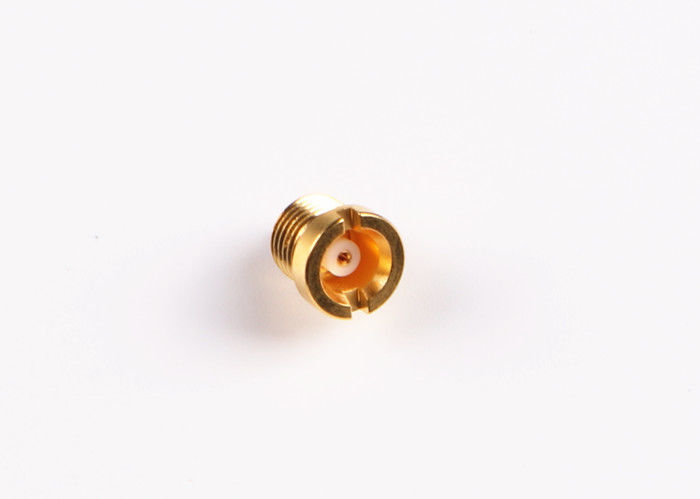

Hight Kualitas MCX Pria Crimp Lurus untuk Konektor RG316 RG179 RG174
Jenis Konektor RF MCX adalah jenis Konektor miniatur dengan Snap-on Coupling. Impedansi karakteristik memiliki dua jenis: 50 dan 70. Karakteristik konektor adalah volume kecil, ringan, struktur ringkas, mudah digunakan. Mereka banyak digunakan dalam sistem posisi global, jaringan komputer pribadi digital, semua jenis instrumen radio, peralatan elektronik berukuran kecil dan sistem WLAN.
Konektor coaxial MCX RF berlaku untuk peralatan yang memiliki persyaratan berat dan volume, frekuensi operasi dapat mencapai 66GHz, menggunakan desain plug-in, ukuran antarmuka mirip dengan SMB, tetapi volume sekitar 30% lebih kecil, kontak adalah lebih dapat diandalkan, koneksi lebih cepat, yang dapat memenuhi kebutuhan komunikasi digital secara intensif dan miniatur.
Aplikasi konektor MCX adalah di mana ukuran, berat, kinerja, dan kemudahan perakitan merupakan pertimbangan utama keputusan desain akhir. Biasanya, ini termasuk GPS, komunikasi nirkabel (WLAN dan seluler) dan otomotif.
Spesifikasi:
| Karakteristik listrik | ||
| Impedansi | 50 Ohm | |
| Rentang frekuensi | DC ~ 6GHz | |
| Nilai Tegangan | 250 VRMS (permukaan laut maksimum) | |
| Dielektrik Tegangan-resistensi | 750 VRMS (Maksimum permukaan laut) | |
| Resistensi isolasi | > = 2000MOhm | |
| Hubungi Perlawanan | Konduktor luar | <= 2.5mOhm |
| Konduktor tengah | <= 5.0mOhm | |
| VSMR | <= 1.3 | |
| Karakteristik Bahan & Mekanik | |||
| Konduktor Tengah | Pria / Pasang | Kuningan | Berlapis emas |
| Perempuan / soket | Sn-P bronze | Berlapis emas | |
| Kontak Ketahanan | Perunggu berilium | Berlapis nikel | |
| Shell / Perumahan | Kuningan, stainless steel | Berlapis nikel | |
| Insulator | PTFE | ||
| Sealing Ring | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Sesuai RoHS | Iya |
| Pemutusan Kontak Pusat | Halangan |
| Pemutusan Kontak Luar | Halangan |
| Siklus kawin | 500 Siklus |
| Retensi Kontak | 10N mnt |
| Retensi Kabel | 100N mnt |
| Kekuatan kawin | 13.6N maks |
| Un-Coupling Force | 13.6N maks |
Spesifikasi Lingkungan:
| Suhu Operasional | -30 hingga +70 Deg C |
| Peringkat IP (Dikawinkan) | IP64 |
Fitur:
1, kinerja Broadband dengan refleksi rendah DC tp 6 GHz
2, Quick connect / disconnect mate snap-on mengurangi waktu instalasi
3, Mengakomodasi berbagai miniatur RG fleksibel kabel koaksial semi-kaku
4, konektor MCX tersedia dalam versi sudut lurus atau kanan, serta, sekat, panel 2 lubang, panel 4 lubang atau opsi tanpa mount.
Aplikasi:
CATATAN:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP dll.),), Jika konektor yang Anda gunakan adalah tidak ditemukan, silakan hubungi kami dengan detail Anda.
