Tempat asal:
Cina
Sertifikasi:
CE ROHS

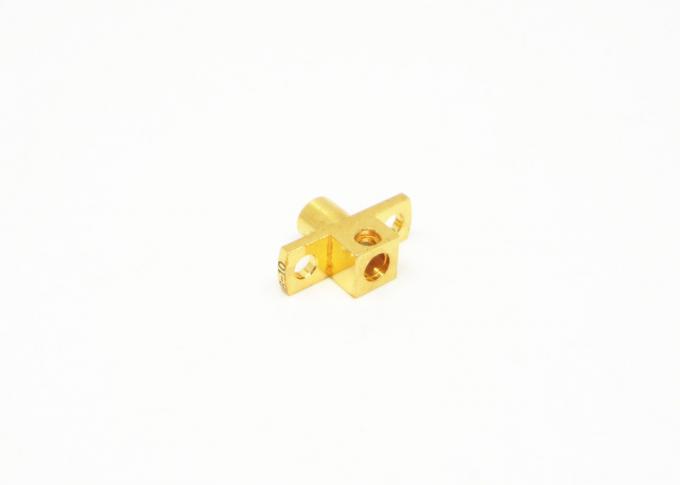

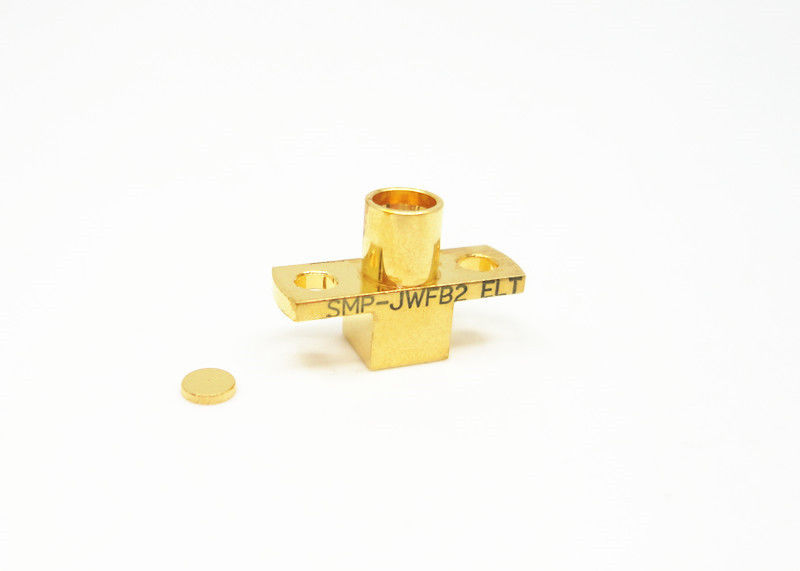

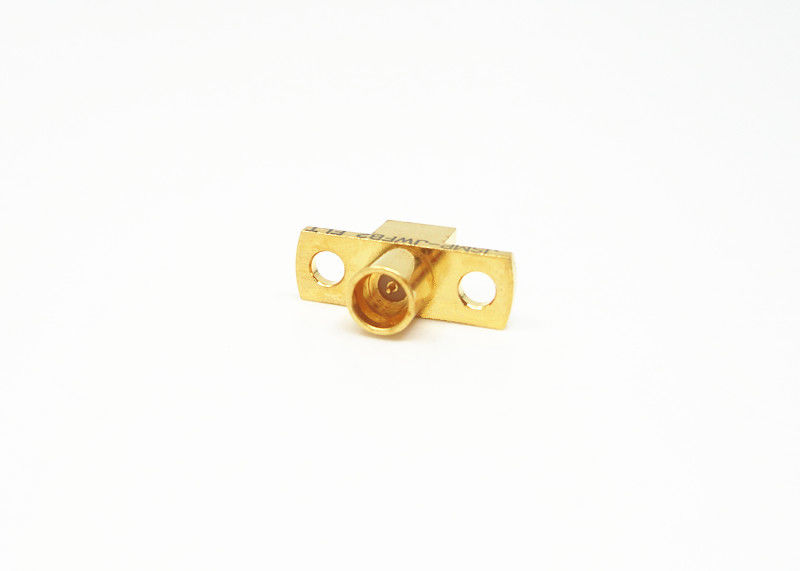

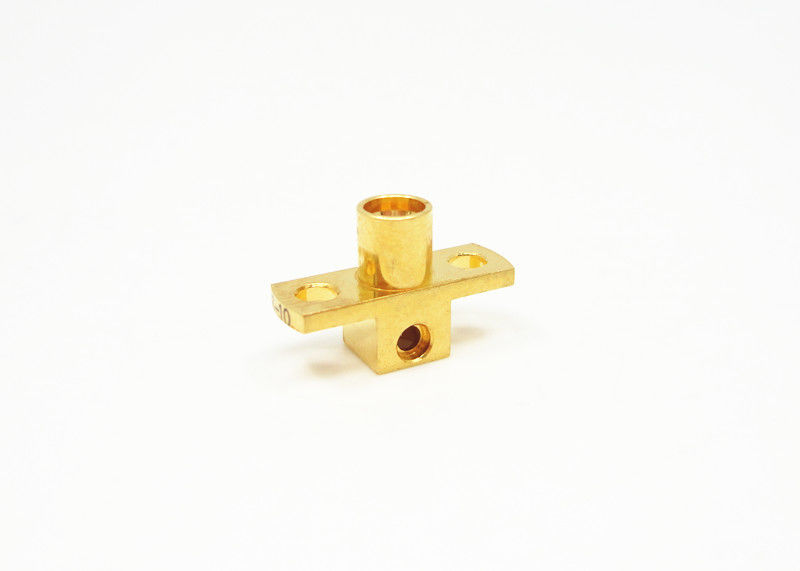

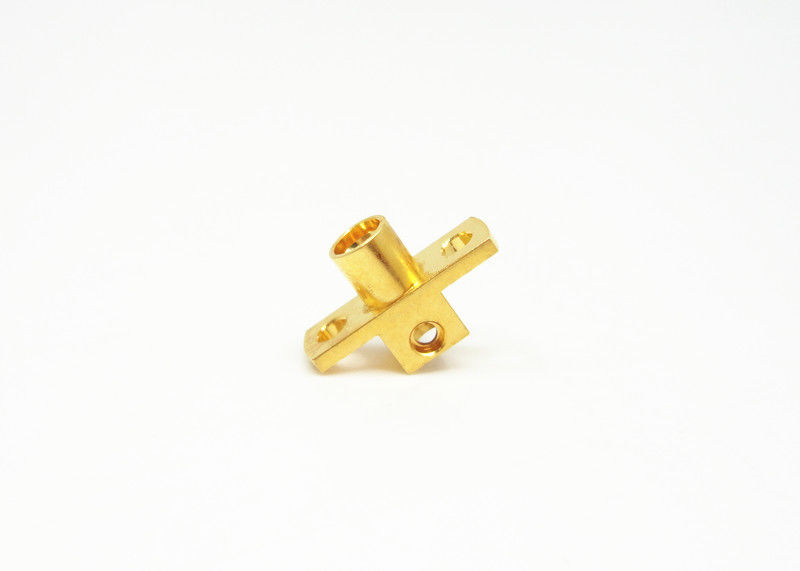

2 Lubang Flange Mount Perempuan Gender SMP RF Connector Sudut Kanan
SMP adalah konektor coaxial RF push-on atau snap coupling, yang memiliki karakter ukuran kecil, ringan, kinerja seismik yang sangat baik, dan broadband yang berfungsi luas, dll. Frekuensi operasinya hingga 30GHz, dan colokan memiliki tiga antarmuka bentuk-penuh detent, detent terbatas dan lubang halus (termasuk dengan pengereman). Pemasangan PCB, pemasangan kabel, dan adaptor seri menyediakan solusi interkoneksi untuk aplikasi board-to-board, blind mate dan rack-and-panel dengan tetap menjaga kepadatan paket. Berlaku untuk situasi pemasangan dengan persyaratan modular modular keandalan tinggi.
Spesifikasi
| Karakteristik listrik | ||
| Impedansi | 50Ω | |
| Rentang frekuensi | DC ~ 40GHz | |
| Nilai Tegangan | 170VRMS * | |
| Resistensi isolasi | ≥2000MΩ | |
| Dielektrik Tegangan-resistensi | 500VRMS * | |
| Perlawanan pusat | Konduktor luar | Normal≤2.5mΩ, Sealing≤4mΩ |
| Konduktor tengah | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Tengah | Pria | Sn-P Bronze, berlapis emas |
| Perempuan | Berilium perunggu, berlapis emas | |
| Kontak yang Elastis | Perunggu berilium | Berlapis emas |
| Shell dan Bagian Logam lainnya | Kuningan stainless steel | Pasif berlapis emas |
| Insulator | Kaca sintering / PTFE / PEI | |
| Tingkat Kebocoran Produk Hermetik | 1.01325 × 10-3Pa · cm3 / s | |
fitur dan keuntungan
| Berlapis emas |
| Sub-miniatur |
| DC hingga 40 GHz |
| Ukuran kompak |
| Push-on atau snap coupling |
| Full detent, Limited detent dan Smooth bore |
| Konektor pemasangan kabel & PCB |
| Pilihan Pria dan Wanita, Sudut Lurus dan Kanan |
| Versi pemasangan kabel untuk Material kabel yang fleksibel dan semi-kaku |
| Tipe normal dan hermetis, Flange mount & Thread-In Mount pilihan |
Aplikasi
- Militer
- Nirkabel
- Antena
- Dirgantara
- Broadband
- Telekomunikasi
- Peralatan
- Antena array bertahap
- Interkoneksi papan-ke-papan

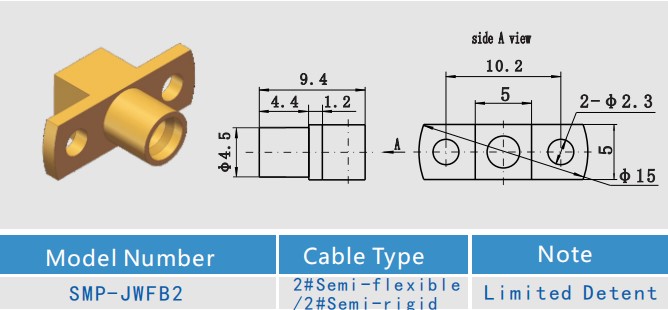

Gambar mendetail
Katalog Produk:
| Konektor Seri J30J |
| Konektor RF SMA / SSMA |
| Konektor RF SMP / SSMP |
| Konektor RF TNC |
| Adaptor RF |
| Konektor RF MCX / MMCX |
| Konektor Gelombang BNC RF Connector Gelombang Milimeter (2.4mm, 2.92mm) |
| Majelis Kabel RF |
| Waveguide Ke Adaptor Koaksial |
| Segel Hermetik Kaca-ke-logam |
| Konektor RF Tipe N |
| Sendi Putar Microwave |
Rincian Kemasan:
* Karton Ekspor Standar
* Sesuai dengan kebutuhan pelanggan
CATATAN:
Kami memiliki lebih dari 10.000 jenis konektor SMP , jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai Anda .
