Tempat asal:
Cina
Sertifikasi:
CE ROHS
Perempuan Konektor RF Coaxial SMP Sudut Kanan untuk Lapangan Microwave
SMP adalah konektor coaxial RF push-on atau snap coupling, yang memiliki karakter ukuran kecil, ringan, kinerja seismik yang sangat baik, dan broadband yang berfungsi luas, dll. Frekuensi operasinya hingga 30GHz (produk konektor SMP kami dapat mencapai 40GHz), dan colokan ini memiliki tiga antarmuka penahanan bentuk penuh, penahanan terbatas, dan lubang yang halus (termasuk dengan pengereman). Pemasangan PCB, pemasangan kabel, dan adaptor seri menyediakan solusi interkoneksi untuk aplikasi board-to-board, blind mate dan rack-and-panel dengan tetap menjaga kepadatan paket. Berlaku untuk situasi pemasangan dengan persyaratan modular modular keandalan tinggi.
Spesifikasi
| Karakteristik listrik | ||
| Impedansi | 50Ω | |
| Rentang frekuensi | DC ~ 40GHz | |
| Nilai Tegangan | 170VRMS * | |
| Resistensi isolasi | ≥2000MΩ | |
| Dielektrik Tegangan-resistensi | 500VRMS * | |
| Perlawanan pusat | Konduktor luar | Normal≤2.5mΩ, Sealing≤4mΩ |
| Konduktor tengah | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Tengah | Pria | Sn-P Bronze, berlapis emas |
| Perempuan | Berilium perunggu, berlapis emas | |
| Kontak yang Elastis | Perunggu berilium | Berlapis emas |
| Shell dan Bagian Logam lainnya | Kuningan stainless steel | Pasif berlapis emas |
| Insulator | Kaca sintering / PTFE / PEI | |
| Tingkat Kebocoran Produk Hermetik | 1.01325 × 10-3Pa · cm3 / s | |
fitur dan keuntungan
| Berlapis emas |
| Sub-miniatur |
| DC hingga 40 GHz |
| Ukuran kompak |
| Push-on atau snap coupling |
| Full detent, Limited detent dan Smooth bore |
| Konektor pemasangan kabel & PCB |
| Pilihan Pria dan Wanita, Sudut Lurus dan Kanan |
| Versi pemasangan kabel untuk Material kabel yang fleksibel dan semi-kaku |
| Tipe normal dan hermetis, Flange mount & Thread-In Mount pilihan |
Aplikasi
- Militer
- Antena
- Broadband
- Dirgantara
- Broadband
- Telekomunikasi
- Peralatan
- Peralatan
- Antena array bertahap
- Interkoneksi papan-ke-papan

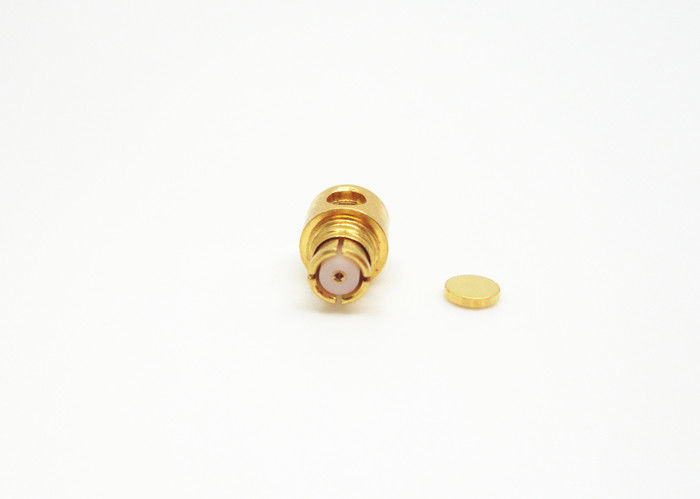

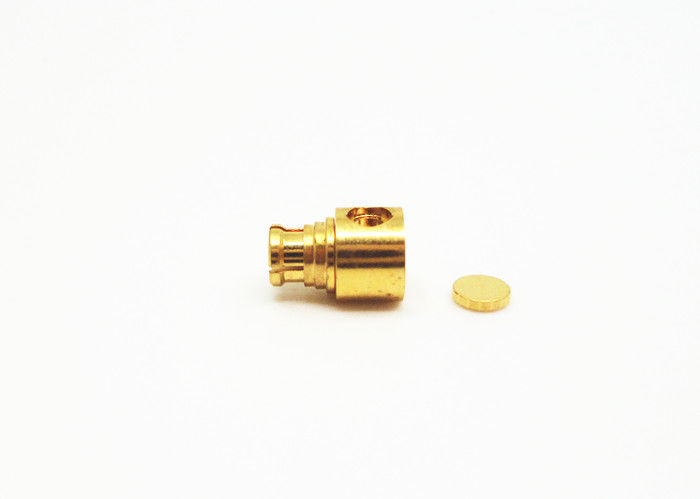

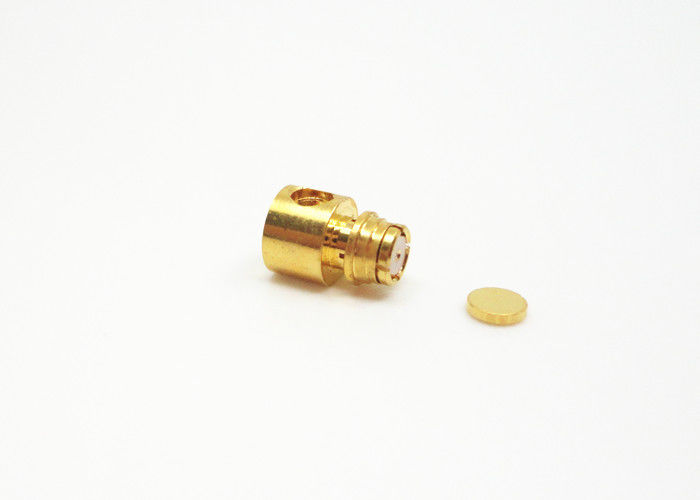

Gambar mendetail
