Tempat asal:
Cina
Sertifikasi:
CE ROHS

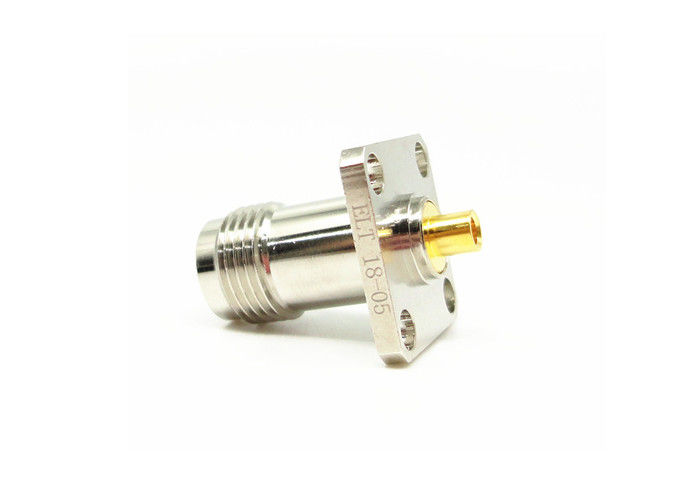

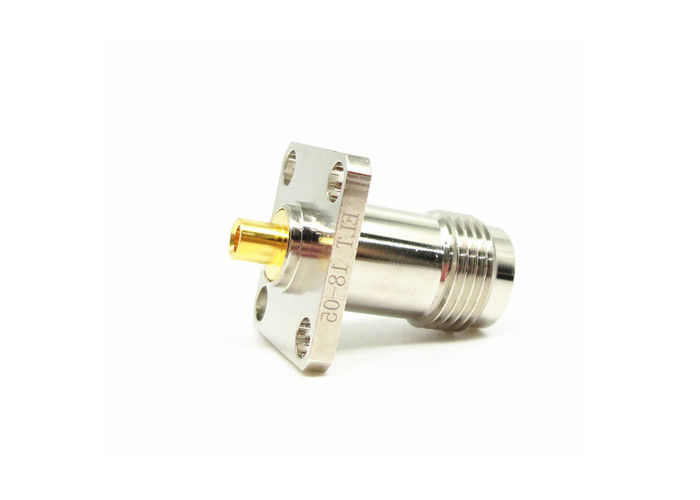

Mount Flange Mount Lubang Empat Konektor RF Perempuan 50Ohm 11GHz untuk Microwave
Produk seri TNC dirancang sebagai versi konektor BNC berulir, konektor RF TNC memiliki fitur ulir sekrup untuk kawin. Konektor TNC adalah unit kedap air, ulir tahan air dengan impedansi 50ohm yang konstan, beroperasi dari DC-11ghZ, ada dua jenis konektor TNC : standar dan membalikkan polaritas. Konektor berbiaya rendah ini biasanya menggunakan komponen cetakan dan cetakan. Walaupun kinerja tidak akan sama dengan produk kelas industri atau militer, konektor ini sangat ideal untuk digunakan pada berbagai aplikasi komersial. Banyak digunakan untuk koneksi antena, TNC memiliki banyak aplikasi di bidang avionik, pertahanan, komunikasi dan pasar industri umum. Polaritas terbalik dan TNC 75 ohm juga tersedia.
Spesifikasi
Karakteristik listrik | ||||
Impedansi | 50Ω | |||
Rentang frekuensi | DC ~ 4GHz | |||
Nilai Tegangan | 2500VRMS (Maksimum permukaan laut) | |||
Dielektrik Tegangan-resistensi | 750VRMS (Maksimum permukaan laut) | |||
Resistensi isolasi | ≥2000MΩ | |||
Hubungi Perlawanan | Konduktor luar | ≤6mΩ | ||
Konduktor tengah | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
| Standar Desain | IEC 60169-17 |
| Sesuai RoHS | Iya |
| Pemutusan Kontak Pusat | Halangan |
| Pemutusan Kontak Luar | Halangan |
| Siklus kawin | 500 Siklus |
| Retensi Kontak | 10N mnt |
| Retensi Kabel | 100N mnt |
| Kekuatan kawin | 13.6N maks |
| Un-Coupling Force | 13.6N maks |
Aplikasi:
* Telepon seluler seluler
* Peralatan
* Stasiun Pangkalan
* Jaringan
* Radar
* Telekomunikasi

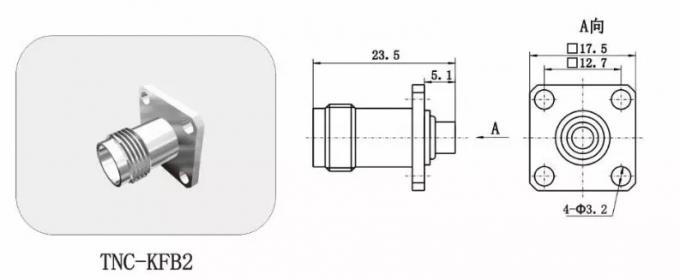

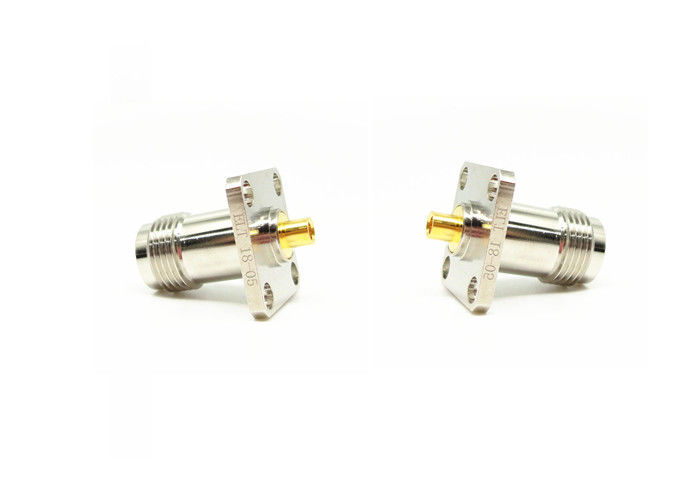

Gambar mendetail
Fitur:
1, konektor RF Electronic TNC series dirancang sebagai versi berulir konektor BNC.
2, konektor RF TNC memiliki fitur ulir sekrup untuk kawin. Konektor RF TNC adalah miniatur, unit kedap air berulir dengan impedansi 50ohm konstan, yang beroperasi dari DC-11ghz
3, Ada dua jenis konektor TNC: standar dan polaritas terbalik
4, ini konektor RF pemasok cina pabrik murah biasanya menggunakan die cast dan komponen dibentuk.
5, Meskipun kinerja tidak akan sama dengan produk kelas industri atau militer, konektor crimp RF ini sangat ideal untuk digunakan pada berbagai aplikasi komersial
6, produk-produk seri TNC adalah semacam whorl bergabung, ia memiliki lebar kerja yang sering, bergabung dapat diandalkan.
CATATAN:
Kami memiliki lebih dari 10.000 jenis konektor TNC , jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai ls Anda .
