Tempat asal:
Cina
Sertifikasi:
CE ROHS
50Ω Impedansi Konektor Coaxial SMP Mengangkat Mount untuk Militer
SMP adalah konektor coaxial RF push-on atau snap coupling, yang memiliki karakter ukuran kecil, ringan, kinerja seismik yang sangat baik, dan broadband yang berfungsi luas, dll. Frekuensi operasinya hingga 30GHz (produk konektor SMP kami dapat mencapai 40GHz), dan colokan ini memiliki tiga antarmuka penahanan bentuk penuh, penahanan terbatas, dan lubang yang halus (termasuk dengan pengereman). Pemasangan PCB, pemasangan kabel, dan adaptor seri menyediakan solusi interkoneksi untuk aplikasi board-to-board, blind mate dan rack-and-panel dengan tetap menjaga kepadatan paket. Berlaku untuk situasi pemasangan dengan persyaratan modular modular keandalan tinggi.
Spesifikasi
| Karakteristik listrik | ||
| Impedansi | 50Ω | |
| Rentang frekuensi | DC ~ 40GHz | |
| Nilai Tegangan | 170VRMS * | |
| Resistensi isolasi | ≥2000MΩ | |
| Dielektrik Tegangan-resistensi | 500VRMS * | |
| Perlawanan pusat | Konduktor luar | Normal≤2.5mΩ, Sealing≤4mΩ |
| Konduktor tengah | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Tengah | Pria | Sn-P Bronze, berlapis emas |
| Perempuan | Berilium perunggu, berlapis emas | |
| Kontak yang Elastis | Perunggu berilium | Berlapis emas |
| Shell dan Bagian Logam lainnya | Kuningan stainless steel | Pasif berlapis emas |
| Insulator | Kaca sintering / PTFE / PEI | |
| Tingkat Kebocoran Produk Hermetik | 1.01325 × 10-3Pa · cm3 / s | |
Keuntungan:
1. Konektor RF SMA berkualitas tinggi dan kombinasi cepat hanya dengan menyambungkan dua konektor secara bersamaan, tanpa perlu penyolderan atau crimping
2. Konektor listrik SMA banyak digunakan untuk microwave, antena, dan instrumentasi pengujian, dll
3. Konektor RF SMA adalah konektor RF coaxial threaded-coupling dengan ukuran mini, tahan getaran dan rentang frekuensi yang luas hingga 18 GHz
4. Konektor RF SMA tersedia dalam koneksi cepat, antarmuka push-on atau standar, versi lurus, 90 derajat, serta sekat, atau konfigurasi panel 4 lubang
Aplikasi
- Militer
- Antena
- Dirgantara
- Broadband
- Telekomunikasi
- Peralatan
- Antena array bertahap
- Interkoneksi papan-ke-papan

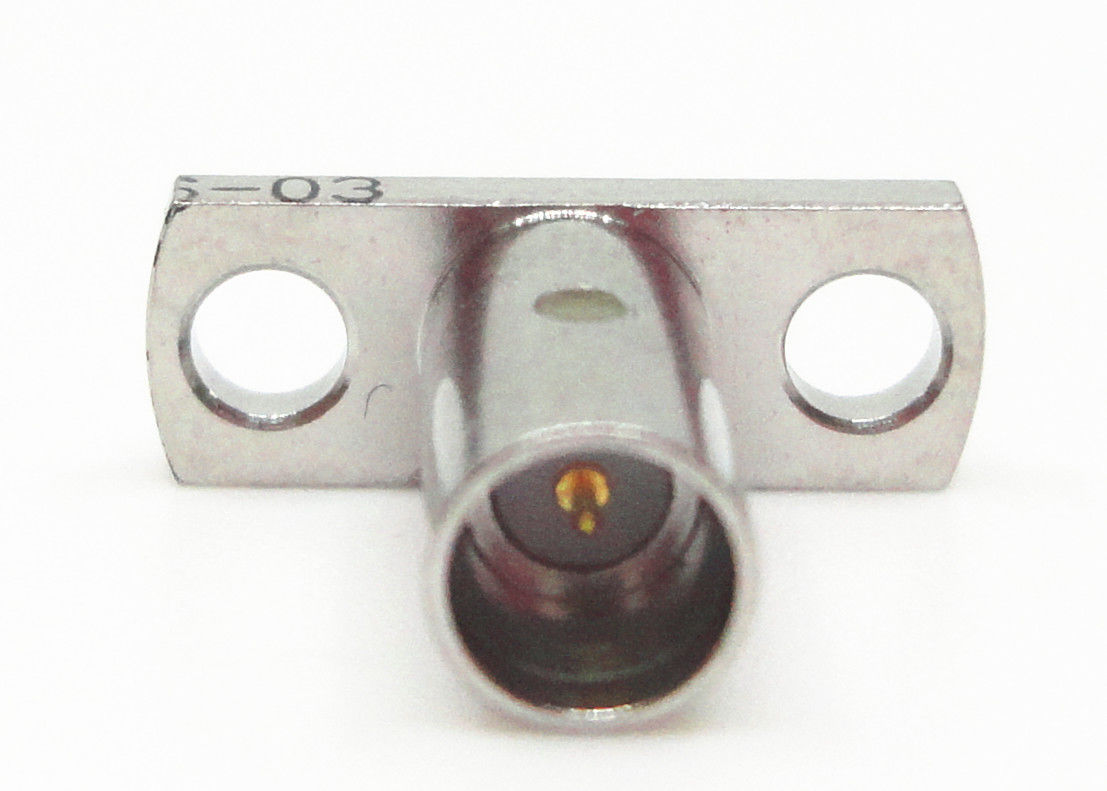

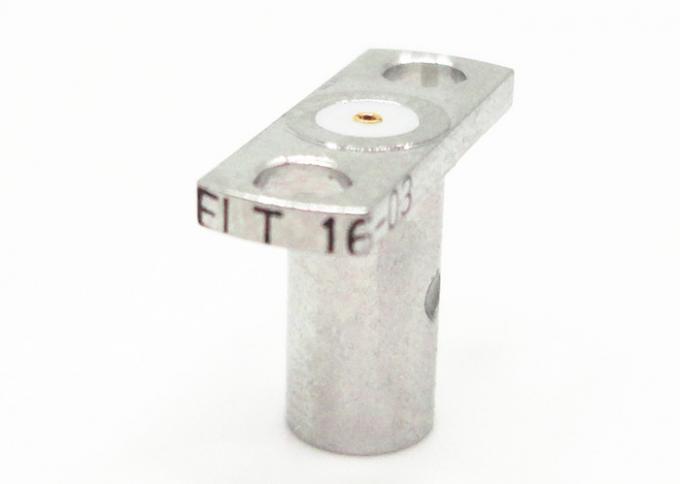

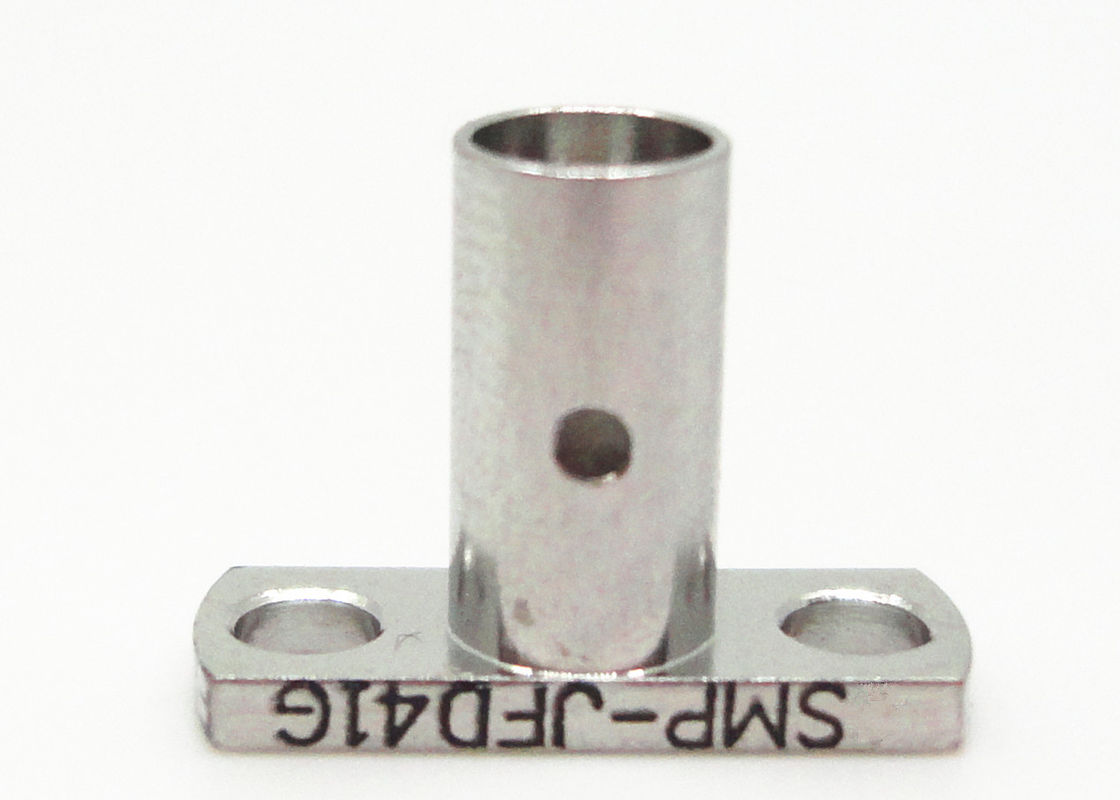

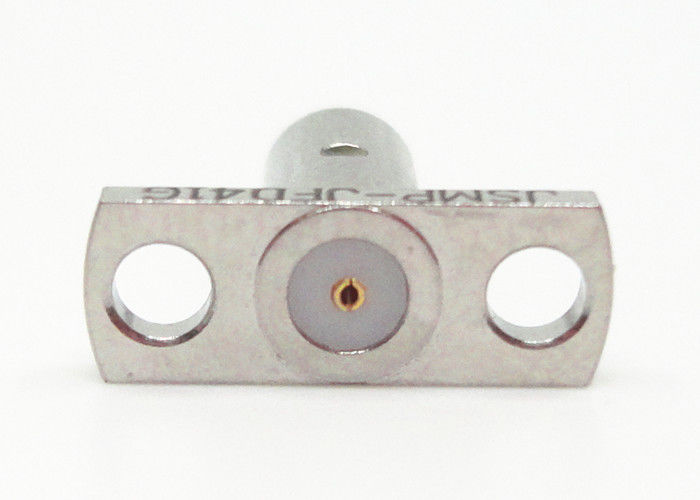

Gambar mendetail
Katalog Produk:
| Adaptor RF |
| Waveguide Ke Adaptor Koaksial |
| Segel Hermetik Kaca-ke-logam |
| Konektor Seri J30J |
| Sendi Putar Microwave |
| Majelis Kabel RF |
| Konektor RF SMA / SSMA |
| Konektor RF SMP / SSMP |
| Konektor RF MCX / MMCX |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor Gelombang BNC RF Connector Gelombang Milimeter (2.4mm, 2.92mm) |
Rincian Kemasan:
* Karton Ekspor Standar
* Sesuai dengan kebutuhan pelanggan
CATATAN:
Kami memiliki lebih dari 10.000 jenis konektor SMP , jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai Anda .
