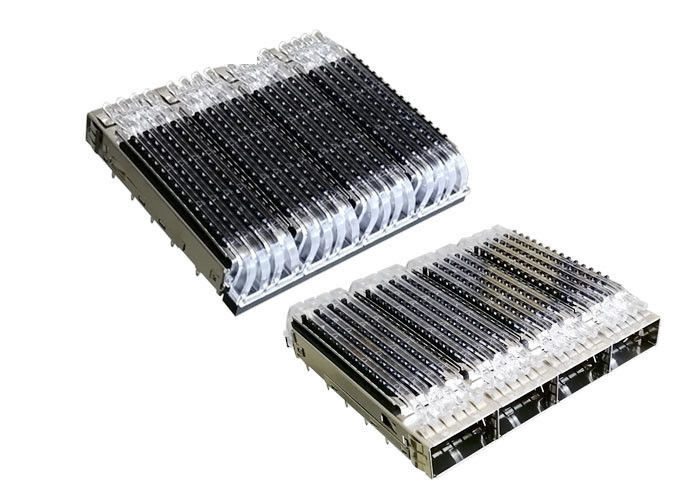

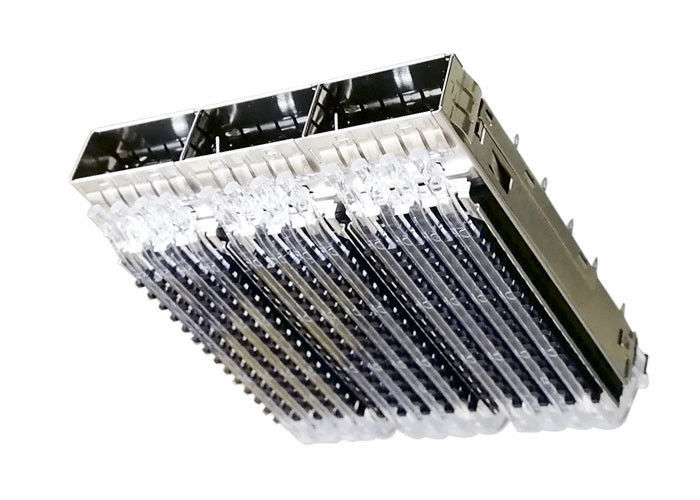

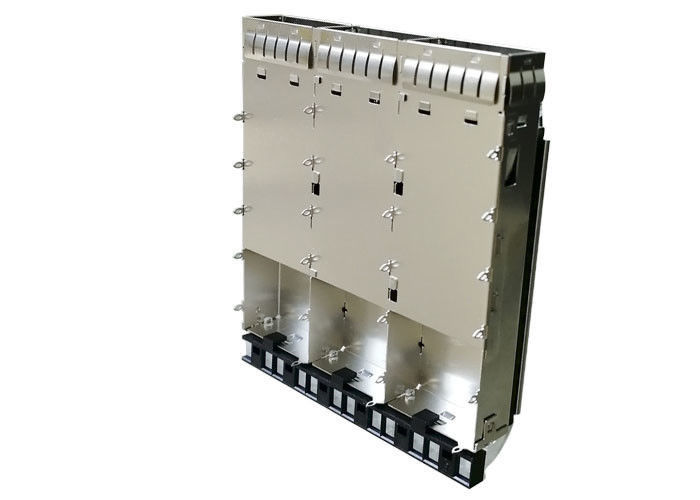

QSFP28 Kandang One Piece Diterapkan Untuk Konektor / Transceiver QSFP28

1x3 Konektor Kandang SFP Geng QSFP28 Kandang One Piece Bahan Paduan Tembaga

1. Kandang QSFP28 ( 49009-00N011) Struktur:

• 1 X 3 Ports Mengunci Kandang QSFP28, tanpa Konektor SFP Terpadu
• QSFP28 Panjang Cage: 67,89 mm
• QSFP28 Lebar Kandang: 57,45 mm
• QSFP28 Tinggi Cage: 15,15 mm (dengan Pendingin)
• QSFP28 Cage Press Fit PIN Length: 2,05 mm
• Lebar Port Tunggal: 18,75 mm
• Tinggi Port Tunggal: 8,95 mm
• Cage Metal Stampled dan Formed, dengan lubang disipasi panas;
• Dengan Light Pipes, beri tahu status tautan
• Dengan Heat Sink, Material heat sink adalah Aluminium, dengan perawatan Black Oxide on Surface
• Tekan Fit Mount Type, Dapat disesuaikan sesuai kebutuhan
• Bahan Kandang: Campuran Tembaga
• CLIP: Stailness Steel
• Pipa Ringan: Polycarbonate Color Clear
• Dengan EMI Tab Spring, berikan pelindung EMI yang lebih baik ke bezel

2. Fitur Cage QSFP28

• Konstruksi One-piece, Paduan Tembaga

• Pasangan dengan transceiver QSFP28

• Tersedia dengan kandang tunggal atau multi-port (panel mount)

• Kit yang mudah digunakan dengan konektor QSFP / Antarmuka dan kandang

• Desain emisi rendah melalui jari pegas lipat - tidak ada celah untuk dilewati radiasi

• Pegas kick-out transceiver yang disempurnakan

• Desain kaki 3D untuk meningkatkan retensi pers-fit dan kontak ke lubang papan host

• Instalasi / penghapusan sederhana dan cepat

• Lubang papan host tidak rusak saat kandang dilepas

• Konektor dan kandang tersedia

• Lead solder yang pas atau melalui lubang pada kandang

• Tersedia secara individual atau sebagai kit (Seri SFPK)

• Heat transfer windows pada semua permukaan sangkar QSFP

• Mendukung tata letak papan host dan desain transceiver yang sesuai dengan MSA

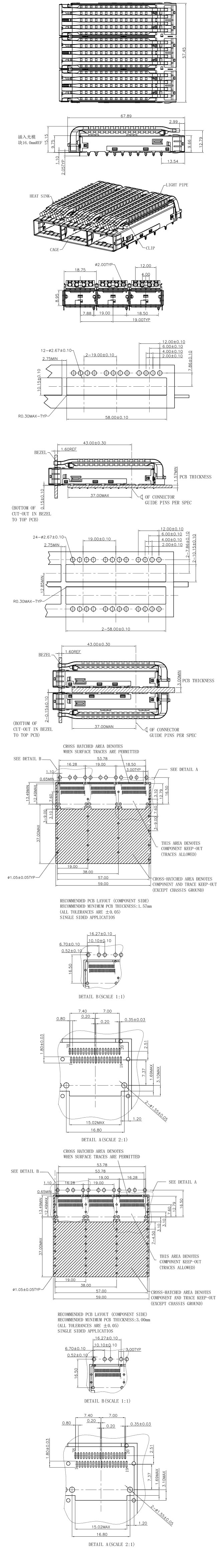

3. Menggambar Mechnical

Anda bisa mengetahui Rincian Demensions dari Mengikuti Gambar

4. Keuntungan:

• Kami memiliki Perangkat Keras dan Cetakan Plastik Sendiri
• Memiliki 3 Mesin LS-WEDM
• Memiliki 12 Mesin WEDM dan 8 Mesin CNC
• Memiliki 20 Mesin Gerinda dan 12 Mesin Pelepasan Listrik
• Memiliki 30 Mesin Stamping
• Memiliki 55 Mesin Injeksi Plastik
• Memiliki Bengkel Perakitan Otomatis
• Respon Cepat, Insinyur R&D Profesional, Tim Layanan Positif, Memastikan semua proses efektif dan terorganisir dengan baik;
• 20 tahun pengalaman dalam Variety Connectors
• 1500 Karyawan
• 58 Insinyur R&D.
• 22000 meter persegi Pabrik
• Kapasitas 20kk port / bulan
• Kami mendukung Layanan Costom;
• Produk kami memenuhi sertifikasi RoHS, REACH dan UL
• Korporasi jangka panjang dengan HUAWEI, ZTE, FOXCONN, XIAOMI, TCL dan sebagainya
• Kapasitas 20KK Prot / Bulan
• Sertifikasi sistem manajemen internasional ISO9001, ISO14001, QC080000, OHSAS18001, dan IECC

5. Aplikasi Kandang QSFP28:

• Data / Komunikasi
• Server kelas atas
• Jaringan
• Fibre Channel dan Gigabit Ethernet
• Peralatan jaringan
• Router / Switch
• Server
• Penyimpanan
• Telekomunikasi
• Sakelar
• Perangkat keras telekomunikasi

Ini bukan daftar aplikasi pasti untuk produk ini. Ini mewakili beberapa kegunaan yang lebih umum.

6. Layanan Kustomisasi

• Dukungan untuk membuat Konektor QSFP28 Terintegrasi dengan Kandang EMI, Konektor QSFP28 yang terisolasi, atau Kandang QSFP28 yang terisolasi
• QSFP28 Cage dapat dengan 1 xn Ganged Structure, atau 2 xn Stacked Structure
• QSFP28 Cage bisa dengan Lubang disipasi panas yang berbeda
• QSFP28 Cage dapat dengan pipa ringan atau tanpa, Built in atau on top Cage atau buttom
• QSFP28 Cage dapat dengan Heat Sink atau tanpa, dan Heat Sink dengan Gaya berbeda
• QSFP28 Cage bisa dengan EMI Finger Spring atau elastomeric Gasket
• Jenis Pemasangan yang Berbeda, Tekan Pas atau Solder dan panjang Pin dapat disesuaikan

7. QSFP28 Keuntungan Kandang:

8. Apa itu QSFP?

memasok serangkaian perakitan QSFP28 Cage tanpa konektor terintegrasi, yang kandang banyak digunakan dalam industri jaringan, telekomunikasi dan pusat data. Generasi berikutnya dari perangkat I / O kecepatan tinggi, mendukung Aplikasi Ethernet 40G hingga 100G. Kandang paduan tembaga Press Fit menawarkan varian pegas EMI atau gasket EMI dan sepenuhnya kompatibel dengan modul optik QSFP (Transceiver) dan rakitan kabel yang ada.

QSFP28 Transceiver terutama digunakan untuk Aplikasi Ethernet 40G hingga 100G, desain yang ringkas, konsumsi daya yang rendah, dan biaya rendah menjadikannya pilihan pertama dalam Aplikasi Ethernet 100G;

Cage QSFP28 Kompatibel dengan Jenis-jenis QSFP28 Transceiver (Modul Optik) berikutnya

• 100GBASE-SR4 QSFP28 Transceiver
• 100GBASE-PSM4QSFP28 Transceiver
• 100GBASE-LR4 QSFP28 Transceiver
• 100GBASE-CWDM4 QSFP28 Transceiver
