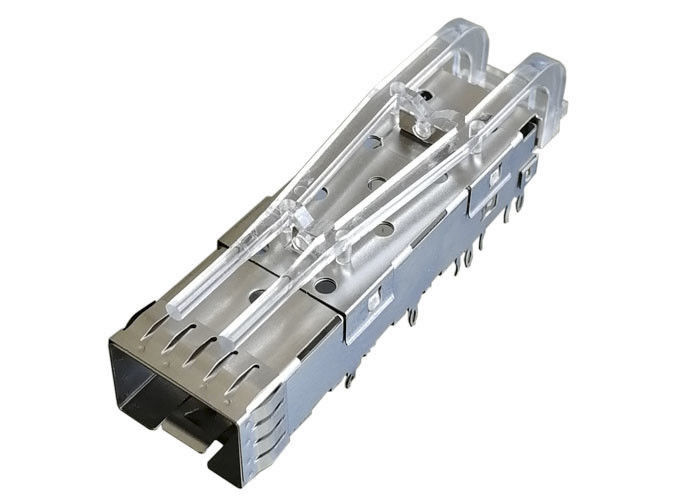

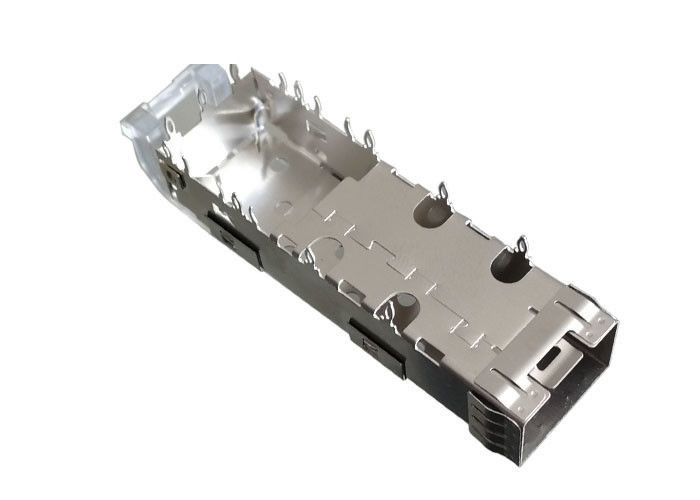

Lampu Pipa SFP Cage Connector Panel Mount Copper Alloy Untuk Gigabit Ethnet

Lampu Pipa SFP Cage Connector Panel Mount Copper Alloy Untuk Gigabit Ethnet

mengembangkan dan memproduksi kandang SFP, SFP +, QSFP agar sepenuhnya sesuai dengan spesifikasi Multi-Source Agreement (MSA). Digunakan dalam aplikasi tembaga atau optik, konstruksi sangkar adalah logam one-piece, dicap dan dibentuk untuk menawarkan kinerja terbaik untuk perisai EMI. Kandang port tunggal kami dirancang dengan berbagai opsi pin dan pelapisan untuk mengatasi aplikasi pas-pas dan solder.

1. Struktur Produk:

• 1 x 1 Port Tunggal;
• Sangkar Logam yang Dicap dan Dibentuk;
• Dengan Pipa Ringan, memberikan status port
• Tanpa Heat Sink, dapat disesuaikan sesuai kebutuhan
• Tekan Fit Mount Type, Dapat disesuaikan sesuai kebutuhan
• Bahan Kandang: Campuran Tembaga
• CLIP: Stailness Steel
• Dengan atau Tanpa gasket Elastomer
• Bahan Pipa Ringan: Polycarbonate Color Clear
• Panjang Sangkar: 53,4 mm
• Lebar Kandang: 14.0 mm
• Tinggi Kandang: 9,55 mm

2. Fitur

• Tersedia dengan kandang tunggal atau multi-port (panel mount)

• Kit yang mudah digunakan dengan konektor dan sangkar SFP

• Desain kaki 3D untuk meningkatkan retensi pers-fit dan kontak ke lubang papan host

• Konstruksi baja stainless satu potong

• Desain emisi rendah melalui jari pegas lipat - tidak ada celah untuk dilewati radiasi

• Pegas kick-out transceiver yang disempurnakan

• Instalasi / penghapusan sederhana dan cepat

• Lubang papan host tidak rusak saat kandang dilepas

• Pasangan dengan transceiver SFP, SFP +, XFP, atau ZENPAK

• Konektor dan kandang tersedia

• Lead solder yang pas atau melalui lubang pada kandang

• Tersedia secara individual atau sebagai kit (Seri SFPK)

• Heat transfer windows pada semua permukaan sangkar SFP

• Mendukung tata letak papan host dan desain transceiver yang sesuai dengan MSA

3. Keuntungan Kandang SFP:

• Biaya rendah
• Bentuk Ringkas, Lebih Kecil dari XFP, X2, EXNPAK;
• Beragam Produk, Kandang SFP, Kandang QSFP, Kandang SFP plus, Kandang QSFP plus, Kandang SFP28, Kandang QSFP28, dll.
• kustomisasi dukungan: Heat Sink, Pipa Ringan, panjang PIN, tipe Gunung, 1 xn atau 2 xn, dengan atau tanpa Konektor Terpadu;

4. Manfaat:

• Desain MT dikemas dalam pita dan gulungan
• Memastikan pick-and-place mudah ke PCB

• Kandang port tunggal tersedia dalam versi press-fit, solder-post, dan PCI (1 °); kandang bergerai tersedia dalam versi pers-fit
• Memungkinkan penggunaan dengan berbagai ketebalan papan dan proses perakitan

• Ekor pers-fit mengakomodasi aplikasi perut-ke-perut untuk kandang tunggal dan gang
• Memastikan penggunaan terbaik real estat PCB

• Pipa cahaya terintegrasi untuk digunakan dengan SMT Light Emitting Diode's (LED's)
• Memberikan status port dan umpan balik aktivitas kepada pengguna

• Modul berorientasi "perut-ke-perut" saat dimasukkan
• Kemudahan melepas modul dari port

• Kait jempol unik
• Menyediakan mekanisme pengepresan dan penguncian tarik yang intuitif

• Tersedia dalam pelapisan emas 15 atau 30μ "
• Biaya akomodasi dan preferensi kinerja

• Kandang yang diikat memiliki 360 ° gasket elastomer, jari pegas dan beberapa lokasi pin tanah
• Memberikan perisai EMI tingkat lanjut ke bezel

• Gasket elastomer atau logam
• Dua opsi untuk perlindungan EMI yang unggul

• Pemutusan pers-fit ke PCB
• Menghilangkan penyolderan, menurunkan biaya yang diterapkan dan menghindari masalah terkait solder

• Transceiver hot-pluggable
• Izinkan penyisipan dan lepas pasang steker tanpa mematikan sistem

• Backshell diecast seng
• Menyediakan pelindung Magnetik Magnetik (EMI) 360 °

5. Aplikasi

berdasarkan Produk

• PCB
• Penyimpanan Perusahaan: Server
• Jaringan: Router, Optical Transport Switch
• Telekomunikasi: Remote Radio Head, Base Station Switch

oleh Protokol

• SONET
• Gigabit Ethnet
• Saluran Serat
• Transmisi data serial

6. Layanan Kustomisasi

• 1 xn atau 2 xn Struktur
• Dengan atau tanpa pipa Light
• Dengan oe tanpa Heat Sink
• Dengan atau tanpa gasket Elastomer atau logam
• Sangkar dengan atau tanpa Konektor Terpadu
• Dengan atau Tanpa EMI Spring Finger

7. Keuntungan

• 20 tahun pengalaman dalam Variety Connectors
• 1500 Karyawan
• 58 Insinyur R&D.
• 22000 meter persegi Pabrik
• Kami mendukung Layanan Costom;
• Produk kami memenuhi sertifikasi RoHS, REACH dan UL
• Korporasi jangka panjang dengan HUAWEI, ZTE, FOXCONN, XIAOMI, TCL dan sebagainya
• Kapasitas 20KK Prot / Bulan
• Sertifikasi sistem manajemen internasional ISO9001, ISO14001, QC080000, OHSAS18001, dan IECC
• Kami memiliki Perangkat Keras dan Cetakan Plastik Sendiri
• Memiliki 3 Mesin LS-WEDM
• Memiliki 12 Mesin WEDM dan 8 Mesin CNC
• Memiliki 20 Mesin Gerinda dan 12 Mesin Pelepasan Listrik
• Memiliki 30 Mesin Stamping
• Memiliki 55 Mesin Injeksi Plastik
