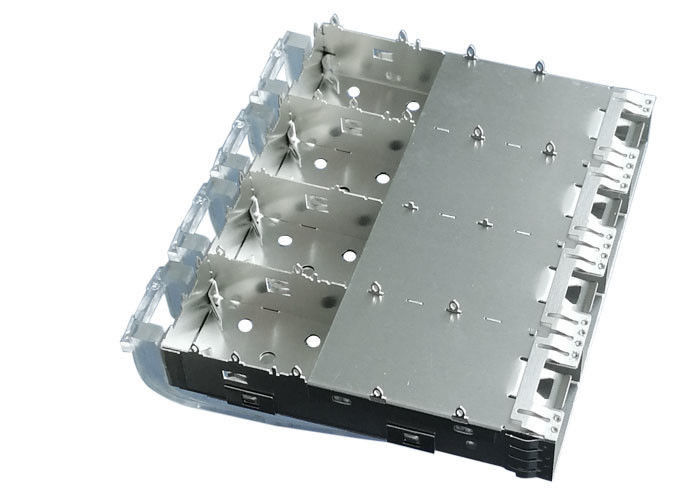

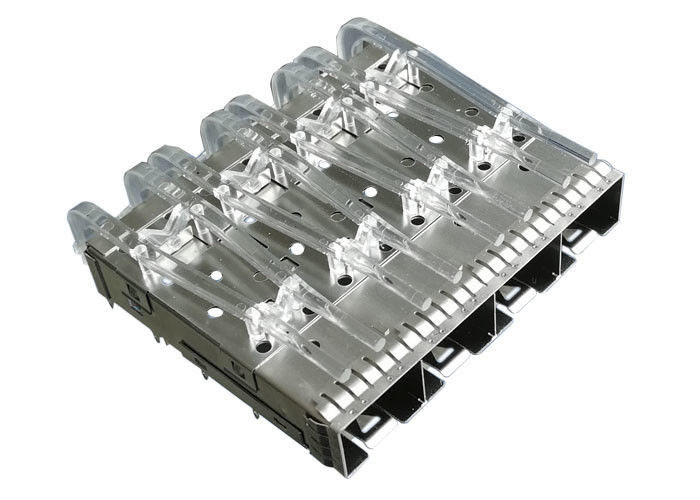

Stailness Steel CLIP SFP Cage Connector 4 Ports Light Pipe EMI Tab Spring

Pipa Ringan EMI Tab Pegas SFP Kandang Konektor 4 Ports Stailness Steel CLIP

OUR menawarkan kurungannya untuk transceiver Small Form Factor Pluggable (SFP) dengan desain mekanik paling kaku yang tersedia di pasaran. Sangkar dirancang untuk aplikasi pers untuk mengurangi upaya produksi volume tinggi. Pegas kontak bezel yang dibengkokkan secara eksternal dan konstruksi satu bagian meningkatkan kinerja EMI.

Desain SFP lebih Kompak daripada XFP, X2, EXNPAK, Biaya juga lebih rendah, semakin populer di Bidang Jaringan dan Telekomunikasi yang membutuhkan kecepatan transmisi lebih tinggi dan jarak transmisi lebih lama;

1. Struktur SFP Cage ( 47014-01N011 ):

• 1 x 4 Kandang SFP Bersekongkol
• SFP PLUS Cage Panjang: 56,7 mm
• Lebar Kandang SFP PLUS: 57,45 mm
• Tinggi Sangkar SFP PLUS: 14,1 mm
• SFP PLUS Tekan Panjang PIN Sesuai: 2.05 mm
• Cage Metal Stampled dan Formed, dengan lubang disipasi panas;
• Dengan Light Pipes, Biarkan pengguna mengetahui status tautan
• Tanpa Heat Sink, dapat disesuaikan sesuai kebutuhan
• Tekan Fit Mount Type, Dapat disesuaikan sesuai kebutuhan
• Bahan Kandang: Campuran Tembaga
• CLIP: Stailness Steel
• Dengan EMI Tab Spring, berikan pelindung EMI yang lebih baik ke bezel
• Bahan Pipa Ringan: Polycarbonate Color Clear

2. Spesifikasi

3. Manfaat SFP CAGE:

• Desain MT dikemas dalam pita dan gulungan
• Memastikan pick-and-place mudah ke PCB

• Kandang port tunggal tersedia dalam versi press-fit, solder-post, dan PCI (1 °); kandang bergerai tersedia dalam versi pers-fit
• Memungkinkan penggunaan dengan berbagai ketebalan papan dan proses perakitan

• Ekor pers-fit mengakomodasi aplikasi perut-ke-perut untuk kandang tunggal dan gang
• Memastikan penggunaan terbaik real estat PCB

• Pipa cahaya terintegrasi untuk digunakan dengan SMT Light Emitting Diode's (LED's)
• Memberikan status port dan umpan balik aktivitas kepada pengguna

• Modul berorientasi "perut-ke-perut" saat dimasukkan
• Kemudahan melepas modul dari port

• Kait jempol unik
• Menyediakan mekanisme pengepresan dan penguncian tarik yang intuitif

• Tersedia dalam pelapisan emas 15 atau 30μ "
• Biaya akomodasi dan preferensi kinerja

• Kandang yang diikat memiliki 360 ° gasket elastomer, jari pegas dan beberapa lokasi pin tanah
• Memberikan pelindung EMI lanjutan ke bezel

• Gasket elastomer atau logam
• Dua opsi untuk perlindungan EMI yang unggul

• Pemutusan pers-fit ke PCB
• Menghilangkan penyolderan, menurunkan biaya yang diterapkan dan menghindari masalah terkait solder

• Transceiver hot-pluggable
• Izinkan penyisipan dan lepas pasang steker tanpa mematikan sistem

• Backshell diecast seng
• Menyediakan pelindung Magnetik Magnetik (EMI) 360 °

4. Fitur

• Tersedia dengan kandang tunggal atau multi-port (panel mount)

• Kit yang mudah digunakan dengan konektor dan sangkar SFP

• Desain kaki 3D untuk meningkatkan retensi pers-fit dan kontak ke lubang papan host

• Konstruksi baja stainless satu potong

• Desain emisi rendah melalui jari pegas lipat - tidak ada celah untuk dilewati radiasi

• Pegas kick-out transceiver yang disempurnakan

• Instalasi / penghapusan sederhana dan cepat

• Lubang papan host tidak rusak saat kandang dilepas

• Pasangan dengan transceiver SFP, SFP +, XFP, atau ZENPAK

• Konektor dan kandang tersedia

• Lead solder yang pas atau melalui lubang pada kandang

• Tersedia secara individual atau sebagai kit (Seri SFPK)

• Heat transfer windows pada semua permukaan sangkar SFP

• Mendukung tata letak papan host dan desain transceiver yang sesuai dengan MSA

5. Aplikasi Kandang SFP PLUS:

• Data / Komunikasi
• Server kelas atas
• Jaringan
• Fibre Channel dan Gigabit Ethernet
• Peralatan jaringan
• Router / Switch
• Server
• Penyimpanan
• Telekomunikasi
• Sakelar
• Perangkat keras telekomunikasi

Ini bukan daftar aplikasi pasti untuk produk ini. Ini mewakili beberapa kegunaan yang lebih umum.

6. Keuntungan:

• Respon Cepat, Insinyur R&D Profesional, Tim Layanan Positif, Memastikan semua proses efektif dan terorganisir dengan baik;
• 20 tahun pengalaman dalam Variety Connectors
• 1500 Karyawan
• 58 Insinyur R&D.
• 22000 meter persegi Pabrik
• Kapasitas 20kk port / bulan
• Kami mendukung Layanan Costom;
• Produk kami memenuhi sertifikasi RoHS, REACH dan UL
• Korporasi jangka panjang dengan HUAWEI, ZTE, FOXCONN, XIAOMI, TCL dan sebagainya
• Kapasitas 20KK Prot / Bulan
• Sertifikasi sistem manajemen internasional ISO9001, ISO14001, QC080000, OHSAS18001, dan IECC
• Kami memiliki Perangkat Keras dan Cetakan Plastik Sendiri
• Memiliki 3 Mesin LS-WEDM
• Memiliki 12 Mesin WEDM dan 8 Mesin CNC
• Memiliki 20 Mesin Gerinda dan 12 Mesin Pelepasan Listrik
• Memiliki 30 Mesin Stamping
• Memiliki 55 Mesin Injeksi Plastik
• Memiliki Bengkel Perakitan Otomatis
