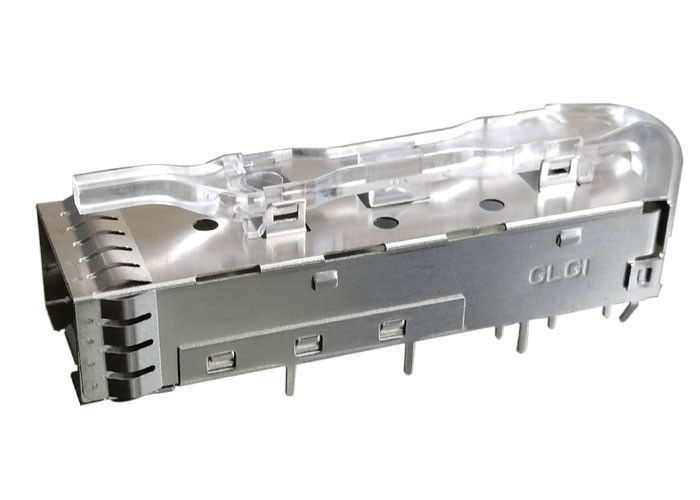

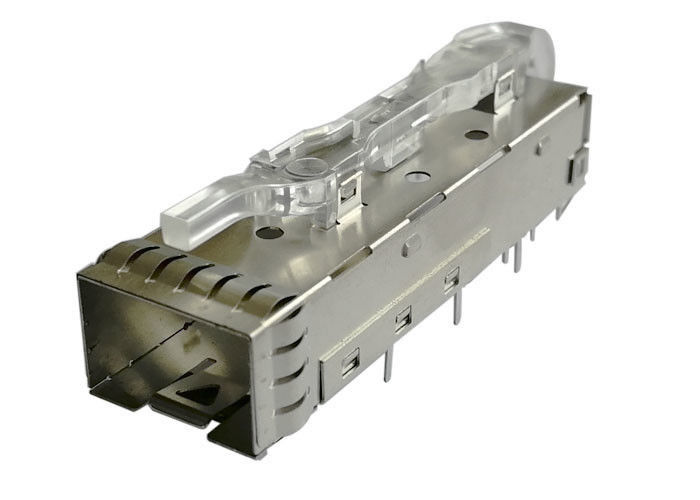

3,0 mm Solder Post PIN 1 x 1 SFP Cage Assembly Dengan Light Pipe EMI Spring Finger

3,0 mm Solder Post PIN 1 x 1 SFP Cage Assembly Dengan Light Pipe EMI Spring Finger

fitur

• Tersedia secara individual atau sebagai kit (Seri SFPK)

• Tersedia dengan kandang tunggal atau multi-port (panel mount)

• Kit yang mudah digunakan dengan konektor dan sangkar SFP

• Desain kaki 3D untuk meningkatkan retensi pers-fit dan kontak ke lubang papan host

• Konstruksi baja stainless satu potong

• Desain emisi rendah melalui jari pegas lipat - tidak ada celah untuk dilewati radiasi

• Pegas kick-out transceiver yang disempurnakan

• Instalasi / penghapusan sederhana dan cepat

• Lubang papan host tidak rusak saat kandang dilepas

• Heat transfer windows pada semua permukaan sangkar SFP

• Mendukung tata letak papan host dan desain transceiver yang sesuai dengan MSA

Manfaat:

• Desain MT dikemas dalam pita dan gulungan
• Memastikan pick-and-place mudah ke PCB
• Kandang port tunggal tersedia dalam versi press-fit, solder-post, dan PCI (1 °); kandang bergerai tersedia dalam versi pers-fit
• Memungkinkan penggunaan dengan berbagai ketebalan papan dan proses perakitan
• Ekor pers-fit mengakomodasi aplikasi perut-ke-perut untuk kandang tunggal dan gang
• Memastikan penggunaan terbaik real estat PCB

Gambaran:

3) Pembuangan Panas

Solusi kami yang ditingkatkan secara termal menawarkan aliran udara depan-ke-belakang dan belakang-ke-depan yang lebih baik melalui kurungan, memberikan pembuangan panas yang lebih baik untuk kinerja termal terdepan di industri.

4) Kualitas Sinyal

Untuk meningkatkan kualitas sinyal, portofolio SFP berfokus pada area pelat kait untuk mengurangi EMI dan menghindari degradasi kinerja sirkuit dan memastikan kepatuhan terhadap standar. Produk ditawarkan dalam versi EMI spring dan EAS elastomeric gasket untuk memenuhi persyaratan sistem pelanggan.

5) Fitur Utama dan Manfaat, Kinerja dan Fleksibilitas

• Menawarkan kandang dalam konfigurasi port tunggal, ganged (1xN) dan stacked (2xN); kandang pemasangan perut-ke-perut juga ditawarkan
• Fitur gasket atau pegas elastomer untuk penahanan EMI
• Menawarkan opsi heat sink dan pipa ringan
• Kandang yang bertumpuk termasuk konektor berkecepatan tinggi yang terintegrasi
• Tambahan untuk portofolio SFP dari rakitan kabel tembaga sambungan langsung dan konektor optik LC dan rakitan kabel
• Kandang tersedia untuk aplikasi kartu PCI (sudut pemasangan satu derajat)

6) Aplikasi

berdasarkan Produk

• Penyimpanan Perusahaan: Server
• Jaringan: Router, Optical Transport Switch
• Telekomunikasi: Remote Radio Head, Base Station Switch

oleh Protokol

• SONET
• Gigabit Ethnet
• Saluran Serat
• Transmisi data serial

Struktur produk:

• 1 x 1 Port Tunggal;
• Sangkar Logam yang Dicap dan Dibentuk;
• Dengan Pipa Ringan, pmemberikan status port
• Tanpa Heat Sink, dapat disesuaikan sesuai kebutuhan
• Tipe Gunung, Dapat disesuaikan sesuai kebutuhan
• Bahan Kandang: Campuran Tembaga
• CLIP: Stailness Steel
• Dengan atau Tanpa gasket Elastomer
• Panjang Sangkar: 53,4 mm
• Lebar Kandang: 14.0 mm
• Tinggi Kandang: 9,55 mm

Layanan Kustomisasi

• 1 xn atau 2 xn Struktur
• Dengan atau tanpa pipa Light
• Dengan oe tanpa Heat Sink
• Dengan atau tanpa gasket Elastomer atau logam
• Sangkar dengan atau tanpa Konektor Terpadu
• Dengan atau Tanpa EMI Spring Finger
