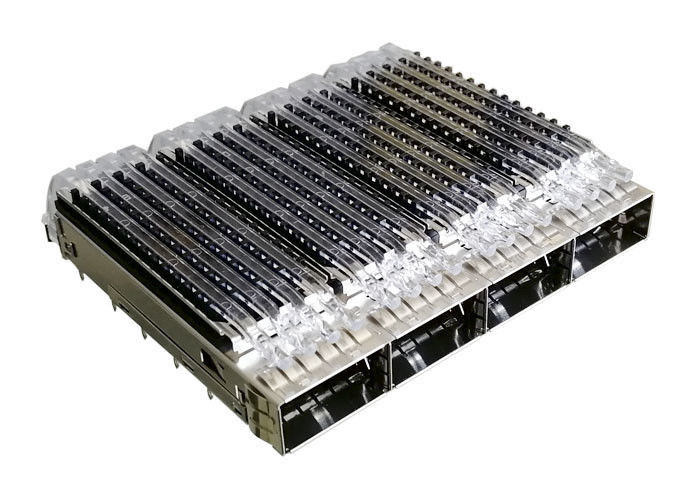

Copper Alloy Ganged Qsfp28 SFP Cage Connector Empat Port ISO 9001 ISO 14001 Menyetujui

Copper Alloy Ganged Qsfp28 Cage Four Ports ISO 9001 ISO 14001 Menyetujui

1. Apa itu QSFP?

Transceiver QSFP tersedia dengan berbagai jenis pemancar dan penerima, yang memungkinkan pengguna untuk memilih transceiver yang sesuai untuk setiap tautan untuk memberikan jangkauan optik yang diperlukan melalui serat multi-mode atau serat single-mode. Modul QSFP umumnya tersedia dalam beberapa kategori berbeda:

QSFP 4 x 1 Gbit / s

Dokumen QSFP asli menetapkan empat saluran yang membawa Gigabit Ethernet, 4GFC (FiberChannel), atau DDR InfiniBand.

QSFP + 10 x 10 Gbit / s

QSFP + adalah evolusi dari QSFP untuk mendukung empat saluran 10 Gbit / detik yang membawa 10 Gigabit Ethernet, 10GFC FiberChannel, atau QDR InfiniBand. 4 saluran juga dapat digabungkan menjadi satu tautan Ethernet 40 Gigabit. Biasanya untuk aplikasi pusat data, 40G Ethernet, Infiniband, dan standar komunikasi lainnya.

4 x 14 Gbit / s QSFP + (QSFP14)

Standar QSFP14 dirancang untuk membawa FDR InfiniBand, SAS-3. atau 16G Fibre Channel

4 x 28 Gbit / s QSFP + (QSFP28)

Standar QSFP28 dirancang untuk membawa 100 Gigabit Ethernet, EDR InfiniBand. atau 32G Fibre Channel. Jenis transceiver ini juga digunakan dengan kabel breakout pasang langsung untuk mengadaptasi satu port 100GbE ke empat port ethernet 25 gigabit independen (QSFP28-ke-4x-SFP28). Terkadang tipe transceiver ini juga disebut sebagai "QSFP100" atau "100G QSFP" demi kesederhanaan.

2. Siapa Kami?

memasok serangkaian perakitan QSFP28 Cage tanpa konektor terintegrasi, yang kandang banyak digunakan dalam industri jaringan, telekomunikasi dan pusat data. Generasi baru perangkat I / O berkecepatan tinggi, mendukung Aplikasi Ethernet 40G hingga 100G. Kandang paduan tembaga Press Fit menawarkan varian pegas EMI atau gasket EMI dan sepenuhnya kompatibel dengan modul optik QSFP (Transceiver) dan rakitan kabel yang ada.

QSFP28 Transceiver terutama digunakan untuk Aplikasi Ethernet 40G hingga 100G, desain yang ringkas, konsumsi daya yang rendah, dan biaya rendah menjadikannya pilihan pertama dalam Aplikasi Ethernet 100G;

Cage QSFP28 Kompatibel dengan Jenis-jenis QSFP28 Transceiver (Modul Optik) berikutnya

• 100GBASE-SR4 QSFP28 Transceiver
• 100GBASE-PSM4QSFP28 Transceiver
• 100GBASE-LR4 QSFP28 Transceiver
• 100GBASE-CWDM4 QSFP28 Transceiver

Kecuali Untuk Yang Di Atas Jenis Transceiver QSFP28,;

3 Kandang QSFP28 (49001-00N011 ) Struktur:

• 1 X 4 Port Mengunci Kandang QSFP28, tanpa Konektor SFP Terpadu
• QSFP28 Panjang Cage: 67,9 mm
• QSFP28 Lebar Kandang: 76,46 mm
• QSFP28 Tinggi Cage: 15,15 mm (dengan Pendingin)
• QSFP28 Cage Press Fit PIN Length: 2,05 mm
• Lebar Port Tunggal: 18,75 mm
• Tinggi Port Tunggal: 8,95 mm
• Cage Metal Stampled dan Formed, dengan lubang disipasi panas;
• Dengan Light Pipes, beri tahu status tautan
• Dengan Heat Sink, Material heat sink adalah Aluminium, dengan perawatan Black Oxide on Surface
• Tekan Fit Mount Type, Dapat disesuaikan sesuai kebutuhan
• Bahan Kandang: Campuran Tembaga
• CLIP: Stailness Steel
• Dengan EMI Tab Spring, berikan pelindung EMI yang lebih baik ke bezel

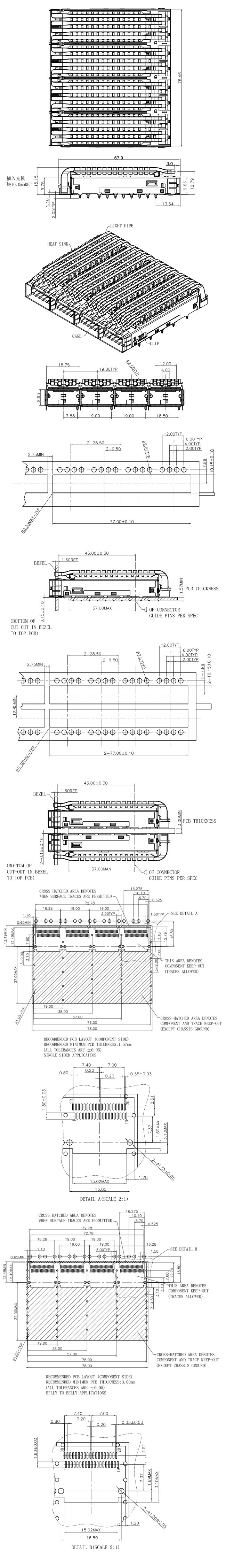

4. Menggambar Mechnical

Anda bisa mengetahui Rincian Demensions dari Mengikuti Gambar

5. Layanan Kustomisasi GLGNET

• Dukungan untuk membuat Konektor QSFP28 Terpadu dengan Kandang EMI, Konektor QSFP28 yang terisolasi, atau Kandang QSFP28 yang terisolasi
• QSFP28 Cage dapat dengan 1 xn Ganged Structure, atau 2 xn Stacked Structure
• QSFP28 Cage bisa dengan Lubang disipasi panas yang berbeda
• QSFP28 Cage dapat dengan pipa ringan atau tanpa, Built in atau on top Cage atau buttom
• QSFP28 Cage dapat dengan Heat Sink atau tanpa, dan Heat Sink dengan Gaya berbeda
• QSFP28 Cage bisa dengan EMI Finger Spring atau elastomeric Gasket
• Jenis Pemasangan yang Berbeda, Tekan Pas atau Solder dan panjang Pin dapat disesuaikan

6. GLGNET QSFP28 Cage ( 49007-00N011 ) Aplikasi:

• Data / Komunikasi
• Server kelas atas
• Jaringan
• Fibre Channel dan Gigabit Ethernet
• Peralatan jaringan
• Router / Switch
• Server
• Penyimpanan
• Telekomunikasi
• Sakelar
• Perangkat keras telekomunikasi

Ini bukan daftar aplikasi pasti untuk produk ini. Ini mewakili beberapa kegunaan yang lebih umum.

7. Keuntungan GLGNET:

• Kami memiliki Perangkat Keras dan Cetakan Plastik Sendiri
• Memiliki 3 Mesin LS-WEDM
• Memiliki 12 Mesin WEDM dan 8 Mesin CNC
• Memiliki 20 Mesin Gerinda dan 12 Mesin Pelepasan Listrik
• Memiliki 30 Mesin Stamping
• Memiliki 55 Mesin Injeksi Plastik
• Memiliki Bengkel Perakitan Otomatis
• Respon Cepat, Insinyur R&D Profesional, Tim Layanan Positif, Memastikan semua proses efektif dan terorganisir dengan baik;
• 20 tahun pengalaman dalam Variety Connectors
• 1500 Karyawan
• 58 Insinyur R&D.
• 22000 meter persegi Pabrik
• Kapasitas 20kk port / bulan
• Kami mendukung Layanan Costom;
• Produk kami memenuhi sertifikasi RoHS, REACH dan UL
• Korporasi jangka panjang dengan HUAWEI, ZTE, FOXCONN, XIAOMI, TCL dan sebagainya
• Kapasitas 20KK Prot / Bulan
• Sertifikasi sistem manajemen internasional ISO9001, ISO14001, QC080000, OHSAS18001, dan IECC

8. Keuntungan Kandang GLGNET QSFP28:
