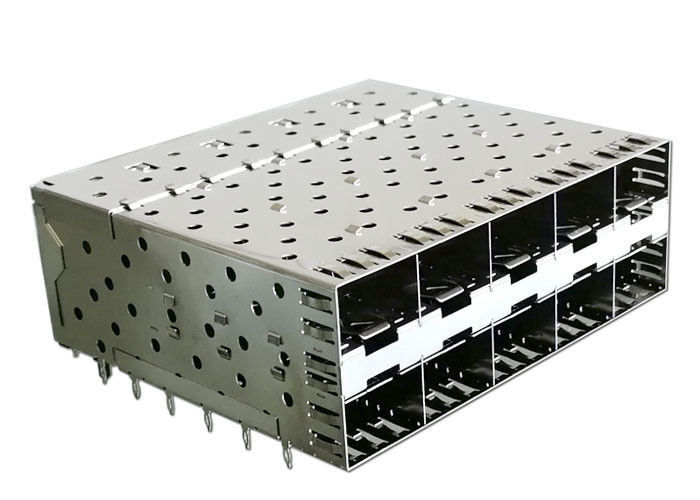

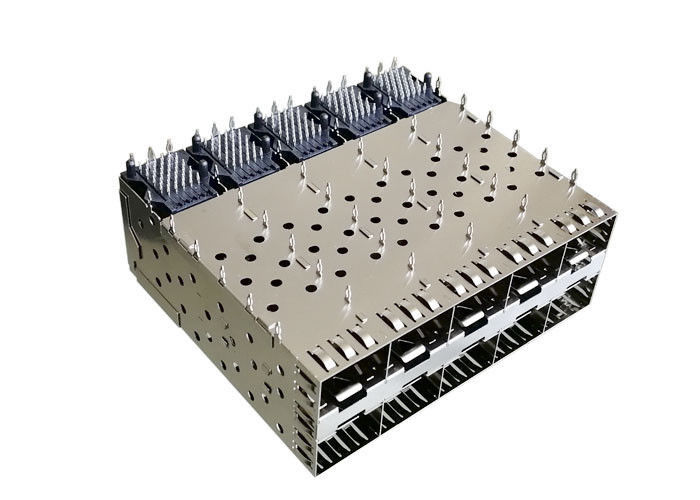

Casing SFP 2 X 5 Bertumpuk Dengan Konektor Antarmuka Terpadu Dengan EMI Finger Spring

Konektor Sangkar SFP 2 x 5 Sangkar SFP Susun dengan Konektor Antarmuka Terpadu dengan EMI Finger Spring

OUR menawarkan kurungannya untuk transceiver Small Form Factor Pluggable (SFP) dengan desain mekanik paling kaku yang tersedia di pasaran. Sangkar dirancang untuk aplikasi pers untuk mengurangi upaya produksi volume tinggi. Pegas kontak bezel yang dibengkokkan secara eksternal dan konstruksi satu bagian meningkatkan kinerja EMI.

Desain SFP lebih Kompak daripada XFP, X2, EXNPAK, Biaya juga lebih rendah, semakin populer di Bidang Jaringan dan Telekomunikasi yang membutuhkan kecepatan transmisi lebih tinggi dan jarak transmisi lebih lama;

1. Layanan Kustomisasi

• Dukungan untuk membuat Konektor SFP Terpadu dengan Kandang EMI, Konektor SFP terisolasi, atau Kandang SFP Terpencil
• Kandang SFP dapat dengan 1 xn Struktur Ganged, atau 2 xn Stacked Structure
• SFP Cage bisa dengan Lubang disipasi panas yang berbeda
• SFP Cage dapat dengan pipa ringan atau tanpa, Built in atau on top Cage atau buttom
• SFP Cage dapat dengan Heat Sink atau tanpa, dan Heat Sink dengan Gaya berbeda
• SFP Cage bisa dengan EMI Finger Spring atau elastomeric Gasket
• Jenis Pemasangan yang Berbeda, Tekan Pas atau Solder dan panjang Pin dapat disesuaikan

2. Fitur

• Tersedia dengan kandang tunggal atau multi-port (panel mount)

• Kit praktis dengan konektor QSFP28 dan sangkar

• Desain kaki 3D untuk meningkatkan retensi pers-fit dan kontak ke lubang papan host

• Konstruksi baja stainless satu potong

• Desain emisi rendah melalui jari pegas lipat - tidak ada celah untuk dilewati radiasi

• Pegas kick-out transceiver yang disempurnakan

• Instalasi / penghapusan sederhana dan cepat

• Lubang papan host tidak rusak saat kandang dilepas

• Pasangan dengan transceiver QSFP28

• Konektor dan kandang tersedia

• Lead solder yang pas atau melalui lubang pada kandang

• Tersedia secara individual atau sebagai kit (Seri SFPK)

• Heat transfer windows pada semua permukaan sangkar SFP

• Mendukung tata letak papan host dan desain transceiver yang sesuai dengan MSA

3. SFP + Cage Connector (47006-11M321 ) Struktur:

• Kandangnya adalah Sangkar Logam yang Dicetak dan Dibentuk, dengan lubang pembuangan panas;
• Tanpa Pipa Ringan, bisa disesuaikan sesuai kebutuhan
• Tanpa Heat Sink, dapat disesuaikan sesuai kebutuhan
• Dengan EMI Finger Spring, berikan pelindung EMI yang lebih baik ke bezel
• Tekan Fit Mount Type, Dapat disesuaikan sesuai kebutuhan
• Bahan Kandang: Campuran Tembaga
• Dengan Konektor Terpadu 20 pin
• Kandang: Paduan Tembaga 0,25 mm
• Bahan konektor perumahan adalah termoplastik diisi kaca warna hitam, UL940 - V
• Terminal Konektor: Perunggu Fosfor
• Selesai: Terminal Area Kontak Berlapis Emas
• Area Terminal Solder Berlapis Timah
• 2 x 1 Multiple Port SFP Cage Connector, dengan Connector SFP Terpadu
• SFP + Panjang Kandang: 63,25 mm
• SFP + Lebar Kandang: 71,5 mm
• SFP + Tinggi Kandang: 25.0 mm
• SFP + Tekan Panjang PIN Sesuai: 3.05 mm

4. Aplikasi Kandang SFP PLUS:

• Peralatan jaringan
• Router / Switch
• Data / Komunikasi
• Server kelas atas
• Jaringan
• Fibre Channel dan Gigabit Ethernet
• Server
• Penyimpanan
• Telekomunikasi
• Sakelar
• Perangkat keras telekomunikasi

Ini bukan daftar aplikasi pasti untuk produk ini. Ini mewakili beberapa kegunaan yang lebih umum.

5.

Fitur dan Manfaat Utama, Kinerja dan Fleksibilitas:

Disipasi panas:

Solusi kami yang ditingkatkan secara termal menawarkan aliran udara depan-ke-belakang dan belakang-ke-depan yang lebih baik melalui kurungan, memberikan pembuangan panas yang lebih baik untuk kinerja termal terdepan di industri.

Kualitas sinyal:

Untuk meningkatkan kualitas sinyal, portofolio SFP berfokus pada area pelat kait untuk mengurangi EMI dan menghindari degradasi kinerja sirkuit dan memastikan kepatuhan terhadap standar. Produk ditawarkan dalam versi EMI spring dan EAS elastomeric gasket untuk memenuhi persyaratan sistem pelanggan.

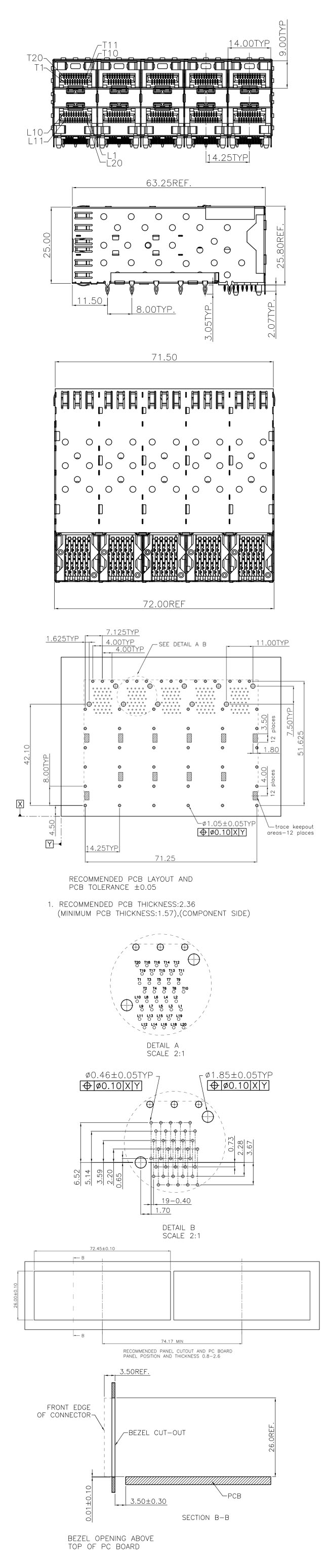

6. Menggambar Mechnical

Anda bisa mengetahui Rincian Demensions dari Mengikuti Gambar
