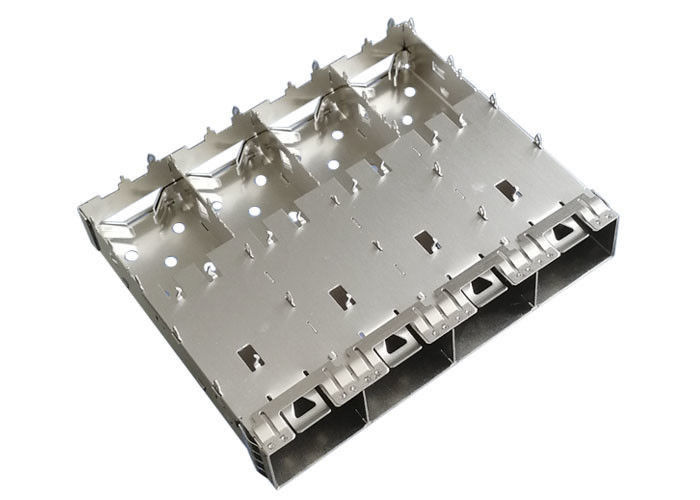

4 Ports Ganged Sfp Port Connector Permukaan Heat Transfer Windows

RoHS IECQ 4 Ports Ganged Sfp Port Connector Permukaan Heat Transfer Windows

. SFP small form –factor pluggable plus berbagai produk dirancang untuk aplikasi di industri jaringan, telekomunikasi, dan pusat data. Generasi berikutnya dari perangkat I / O berkecepatan tinggi, mendukung 10 Gbit / s Ethernet InfiniBand meningkatkan persyaratan kecepatan data. Kandang paduan tembaga Press Fit menawarkan varian pegas EMI atau gasket EMI dan sepenuhnya kompatibel dengan modul optik SFP + dan rakitan kabel yang ada.

Desain SFP lebih Kompak daripada XFP, X2, EXNPAK, Biaya juga lebih rendah, semakin populer di Bidang Jaringan dan Telekomunikasi yang membutuhkan kecepatan transmisi lebih tinggi dan jarak transmisi lebih lama;

bisa menjadi Mitra terbaik Anda, Kami memiliki Berbagai Produk: Kandang SFP, Kandang QSFP, Kandang SFP plus, Kandang QSFP plus, Kandang SFP28, Kandang QSFP28, dll.

1 xn atau 2 xn struktur, Lubang emisi panas berbeda, PIN Gunung berbeda, beda Tekan Panjang PIN pas, dengan atau tanpa pipa ringan, dengan atau tanpa pendingin, dan sebagainya

1. Fitur

• Tersedia dengan kandang tunggal atau multi-port (panel mount)

• Kit yang mudah digunakan dengan konektor dan sangkar SFP

• Desain kaki 3D untuk meningkatkan retensi pers-fit dan kontak ke lubang papan host

• Konstruksi baja stainless satu potong

• Desain emisi rendah melalui jari pegas lipat - tidak ada celah untuk dilewati radiasi

• Pegas kick-out transceiver yang disempurnakan

• Instalasi / penghapusan sederhana dan cepat

• Lubang papan host tidak rusak saat kandang dilepas

• Pasangan dengan transceiver SFP, SFP +, XFP, atau ZENPAK

• Konektor dan kandang tersedia

• Lead solder yang pas atau melalui lubang pada kandang

• Tersedia secara individual atau sebagai kit (Seri SFPK)

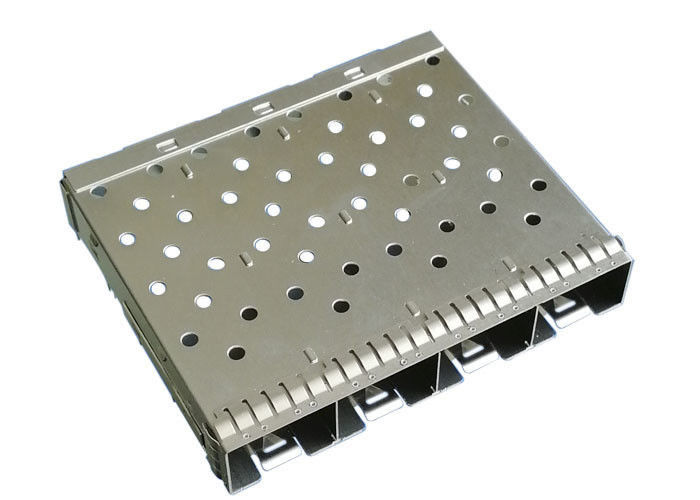

• Heat transfer windows pada semua permukaan sangkar SFP

• Mendukung tata letak papan host dan desain transceiver yang sesuai dengan MSA

2. Kandang SFP (47016-01N011) Struktur:

• 1 x 4 Kandang SFP Bersekongkol, tanpa Konektor SFP Terpadu
• SFP PLUS Cage Panjang: 48,7 mm
• Lebar Kandang SFP PLUS: 57,45 mm
• Tinggi Sangkar SFP PLUS: 9,75 mm
• SFP PLUS Tekan Panjang PIN Sesuai: 2.05 mm
• Cage Metal Stampled dan Formed, dengan lubang disipasi panas;
• Tanpa Pipa Ringan, bisa disesuaikan sesuai kebutuhan
• Tanpa Heat Sink, dapat disesuaikan sesuai kebutuhan
• Tekan Fit Mount Type, Dapat disesuaikan sesuai kebutuhan
• Bahan Kandang: Campuran Tembaga
• CLIP: Stailness Steel
• Dengan EMI Tab Spring, berikan pelindung EMI yang lebih baik ke bezel

3. Manfaat:

4. Aplikasi Kandang SFP PLUS:

• Data / Komunikasi
• Server kelas atas
• Jaringan
• Fibre Channel dan Gigabit Ethernet
• Peralatan jaringan
• Router / Switch
• Server
• Penyimpanan
• Telekomunikasi
• Sakelar
• Perangkat keras telekomunikasi

Ini bukan daftar aplikasi pasti untuk produk ini. Ini mewakili beberapa kegunaan yang lebih umum.

5. Keuntungan:

• Kami memiliki Perangkat Keras dan Cetakan Plastik Sendiri
• Memiliki 3 Mesin LS-WEDM
• Memiliki 12 Mesin WEDM dan 8 Mesin CNC
• Memiliki 20 Mesin Gerinda dan 12 Mesin Pelepasan Listrik
• Memiliki 30 Mesin Stamping
• Memiliki 55 Mesin Injeksi Plastik
• Memiliki Bengkel Perakitan Otomatis
• Respon Cepat, Insinyur R&D Profesional, Tim Layanan Positif, Memastikan semua proses efektif dan terorganisir dengan baik;
• 20 tahun pengalaman dalam Variety Connectors
• 1500 Karyawan
• 58 Insinyur R&D.
• 22000 meter persegi Pabrik
• Kapasitas 20kk port / bulan
• Kami mendukung Layanan Costom;
• Produk kami memenuhi sertifikasi RoHS, REACH dan UL
• Korporasi jangka panjang dengan HUAWEI, ZTE, FOXCONN, XIAOMI, TCL dan sebagainya
• Kapasitas 20KK Prot / Bulan
• Sertifikasi sistem manajemen internasional ISO9001, ISO14001, QC080000, OHSAS18001, dan IECC

6. Layanan Kustomisasi

• Dukungan untuk membuat Konektor SFP Terpadu dengan Kandang EMI, Konektor SFP terisolasi, atau Kandang SFP Terpencil
• Kandang SFP dapat dengan 1 xn Struktur Ganged, atau 2 xn Stacked Structure
• SFP Cage bisa dengan Lubang disipasi panas yang berbeda
• SFP Cage dapat dengan pipa ringan atau tanpa, Built in atau on top Cage atau buttom
• SFP Cage dapat dengan Heat Sink atau tanpa, dan Heat Sink dengan Gaya berbeda
• SFP Cage bisa dengan EMI Finger Spring atau elastomeric Gasket
• Jenis Pemasangan yang Berbeda, Tekan Pas atau Solder dan panjang Pin dapat disesuaikan

7. Mengapa Memilih AS?

OUR menawarkan kurungannya untuk transceiver Small Form Factor Pluggable (SFP) dengan desain mekanik paling kaku yang tersedia di pasaran. Sangkar dirancang untuk aplikasi pers untuk mengurangi upaya produksi volume tinggi. Pegas kontak bezel yang dibengkokkan secara eksternal dan konstruksi satu bagian meningkatkan kinerja EMI.

• Biaya rendah
• Bentuk Ringkas, Lebih Kecil dari XFP, X2, EXNPAK;
• Berbagai Produk, Kandang SFP, Kandang QSFP, Kandang SFP plus, Kandang QSFP plus, Kandang SFP28, Kandang QSFP28, dll.
• kustomisasi dukungan: Heat Sink, Pipa Ringan, panjang PIN, tipe Gunung, 1 xn atau 2 xn, dengan atau tanpa Konektor Terpadu;

Solusi Khusus

Disipasi panas

Solusi kami yang ditingkatkan secara termal menawarkan aliran udara depan-ke-belakang dan belakang-ke-depan yang lebih baik melalui kurungan, memberikan pembuangan panas yang lebih baik untuk kinerja termal terdepan di industri.

Kualitas Sinyal

Untuk meningkatkan kualitas sinyal, portofolio SFP berfokus pada area pelat kait untuk mengurangi EMI dan menghindari degradasi kinerja sirkuit dan memastikan kepatuhan terhadap standar. Produk ditawarkan dalam versi EMI spring dan EAS elastomeric gasket untuk memenuhi persyaratan sistem pelanggan.

Fitur dan Manfaat Utama, Kinerja dan Fleksibilitas

1. Menawarkan kandang dalam konfigurasi port tunggal, ganged (1xN) dan stacked (2xN); kandang pemasangan perut-ke-perut juga ditawarkan
2. Fitur gasket atau pegas elastomer untuk penahanan EMI
3. Menawarkan opsi heat sink dan pipa ringan
4. Kandang yang bertumpuk termasuk konektor berkecepatan tinggi yang terintegrasi
5. Tambahan untuk portofolio SFP dari rakitan kabel tembaga sambungan langsung dan konektor optik LC dan rakitan kabel
6. Kandang tersedia untuk aplikasi kartu PCI (sudut pemasangan satu derajat)

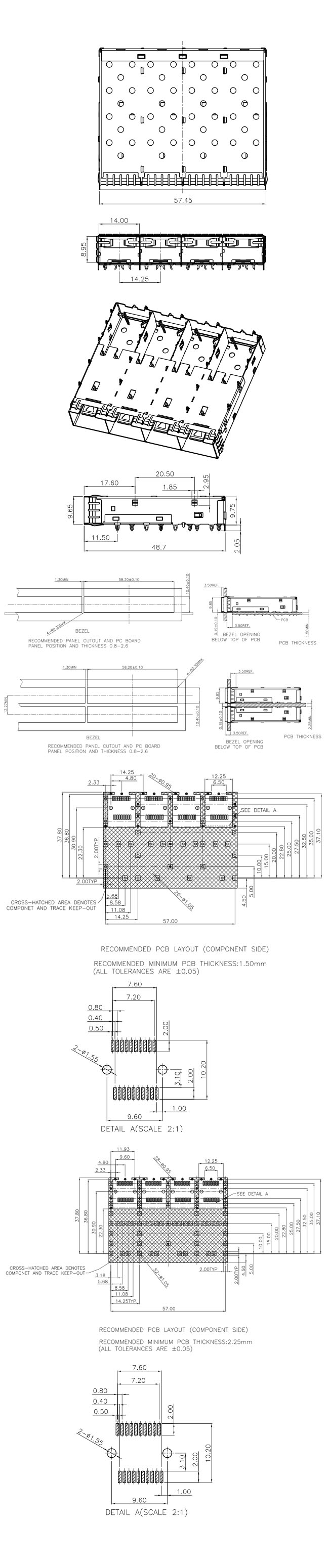

8. Menggambar Mechnical

Anda bisa mengetahui Rincian Demensions dari Mengikuti Gambar
