Tempat asal:
Cina
Sertifikasi:
CE ROHS
Fitur:

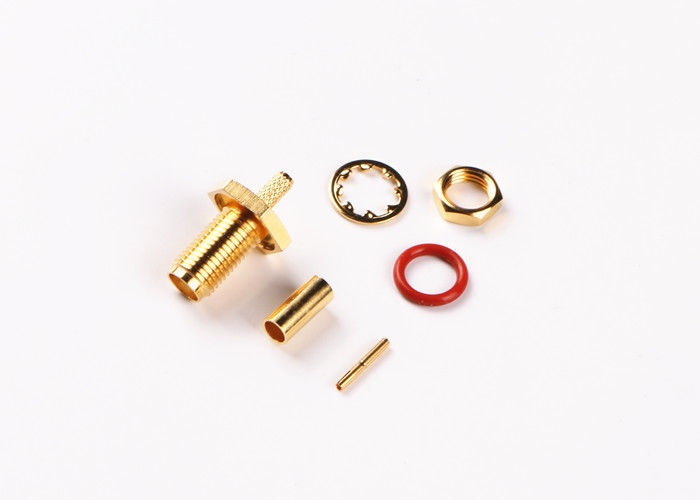

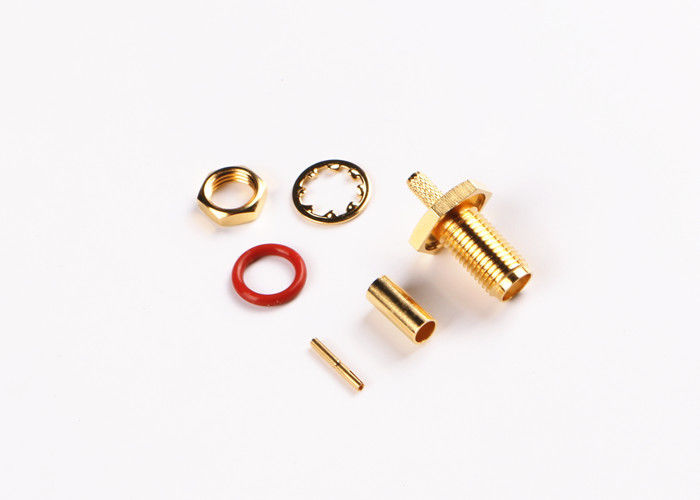

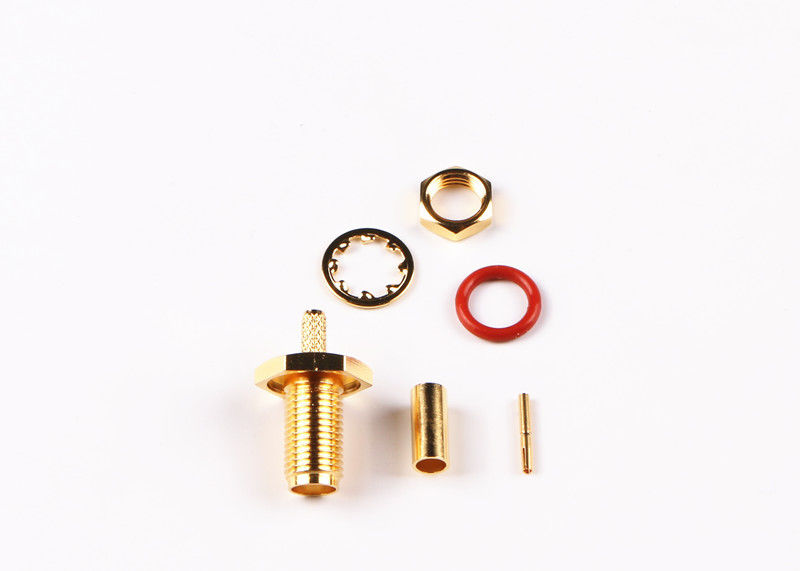

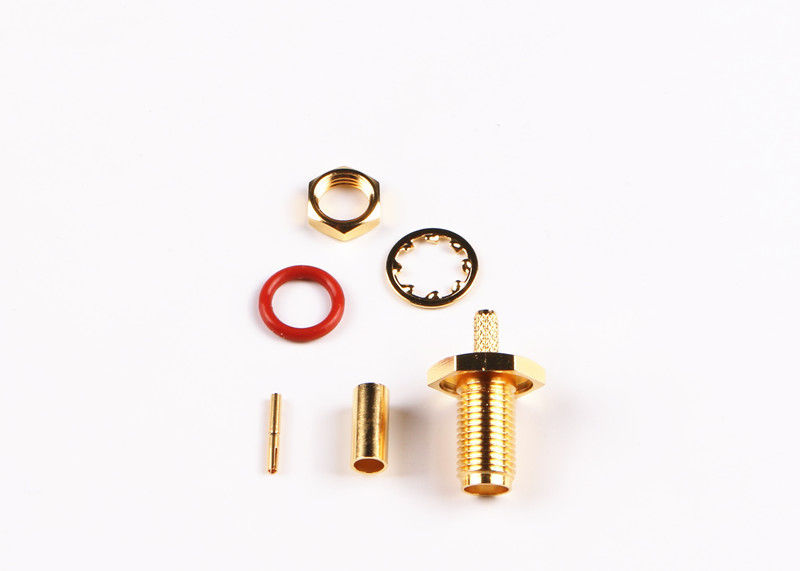

TYPE SMA adalah salah satu jenis konektor coaxial RF yang banyak digunakan, dengan coupling ulir berukuran kecil. Impedansi karakteristik adalah 50ohm. Karakteristik konektor adalah dalam rentang frekuensi yang luas, kinerja luar biasa, keandalan tinggi. Mereka digunakan sehubungan dengan kabel RF atau jalur microstrip di sirkuit RF sistem WLAN, program terkontrol, peralatan gelombang mikro, dan sistem komunikasi digital. Frekuensi dapat mencapai 18GHz dengan menggunakan kabel semi-kaku atau semi-fleksibel.
Spesifikasi:
| Karakteristik listrik | |||
| Impedansi | 50Ω | ||
| Rentang frekuensi | Terhubung dengan kabel solf DC ~ 12.4GHz | ||
| Terhubung dengan kabel semi-kaku DC ~ 18GHz | |||
| Nilai Tegangan | 335VRMS | ||
| Dielektrik Tegangan-resistensi | 1000VRMS | ||
| Resistensi isolasi | ≥5000MΩ | ||
| Perlawanan pusat | Konduktor Tengah | ≤3.0mΩ | |
| Konduktor Luar | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Karakteristik Bahan & Mekanik | |||
| Konduktor Tengah | Pria | Kuningan berlapis emas | |
| Perempuan | Sn-P Bronze Emas disepuh | ||
| Kontak yang Elastis | Berilium perunggu. Berlapis nikel | ||
| Shell dan Bagian Logam lainnya | Kuningan berlapis Nikel | ||
| Pasifasi Stainless | |||
| Crimping Sleeve | Kuningan berlapis Nikel | ||
| Insulator | PTFE | ||
| Sealing Ring | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Pengetatan torsi koneksi | 0.79－1.13N .m | ||
Aplikasi:
* Dirgantara
* Broadband
* Peralatan
* Antena array bertahap
* Telekomunikasi
* Papan-ke-papan interkoneksi
Lebih detail:
Katalog Produk:
| Adaptor RF |
| Konektor RF SMA / SSMA |
| Konektor RF SMP / SSMP |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor RF MCX / MMCX |
| Konektor Gelombang BNC RF Connector Gelombang Milimeter (2.4mm, 2.92mm) |
| Majelis Kabel RF |
| Waveguide Ke Adaptor Koaksial |
| Segel Hermetik Kaca-ke-logam |
| Konektor Seri J30J |
| Sendi Putar Microwave |
CATATAN:
Kami memiliki lebih dari 10.000 jenis Konektor SMA , jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
