Tempat asal:
Cina
Sertifikasi:
CE ROHS
Seri SMA adalah jenis konektor koaksial RF frekuensi tinggi mini, yang dikembangkan dan diproduksi sesuai dengan MIL-C-39012. Dengan karakteristik volume kecil, bandwidth bagus, karakteristik listrik superior. Ini adalah konektor coaxial rf yang paling banyak digunakan di berbagai bidang komunikasi gelombang mikro dan perangkat pengukur gelombang mikro. Konektor kinerja tinggi yang dikembangkan oleh perusahaan kami dapat mencapai 20GHz.
Spesifikasi:
| Karakteristik listrik | |||
| Impedansi | 50Ω | ||
| Rentang frekuensi | Terhubung dengan kabel solf DC ~ 12.4GHz | ||
| Terhubung dengan kabel semi-kaku DC ~ 18GHz | |||
| Nilai Tegangan | 335VRMS * | ||
| Dielektrik Tegangan-resistensi | 1000VRMS * | ||
| Resistensi isolasi | ≥5000MΩ | ||
| Perlawanan pusat | Konduktor Tengah | ≤3.0mΩ | |
| Konduktor Luar | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Karakteristik Bahan & Mekanik | |||
| Konduktor Tengah | Pria | Kuningan berlapis emas | |
| Perempuan | Sn-P Bronze Emas disepuh | ||
| Kontak yang Elastis | Berilium perunggu. Berlapis nikel | ||
| Shell dan Bagian Logam lainnya | Kuningan berlapis Nikel | ||
| Pasifasi Stainless | |||
| Crimping Sleeve | Kuningan berlapis Nikel | ||
| Insulator | PTFE | ||
| Sealing Ring | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Pengetatan torsi koneksi | 0.79－1.13N .m | ||
Keuntungan:
1. Konektor RF SMA tersedia dalam koneksi cepat, antarmuka push-on atau standar, versi lurus, 90 derajat, serta sekat, atau konfigurasi panel 4 lubang
2. Konektor RF SMA berkualitas tinggi dan kombinasi cepat hanya dengan menyambungkan dua konektor secara bersamaan, tanpa perlu penyolderan atau crimping
3. Konektor listrik SMA banyak digunakan untuk microwave, antena, dan instrumentasi pengujian dll
4. Konektor RF SMA adalah konektor RF coaxial threaded-coupling dengan ukuran mini, tahan getaran dan rentang frekuensi yang luas hingga 18 GHz
Aplikasi:
*Militer
* Papan-ke-papan interkoneksi
* Broadband
*Peralatan
* Antena array bertahap
* Telekomunikasi

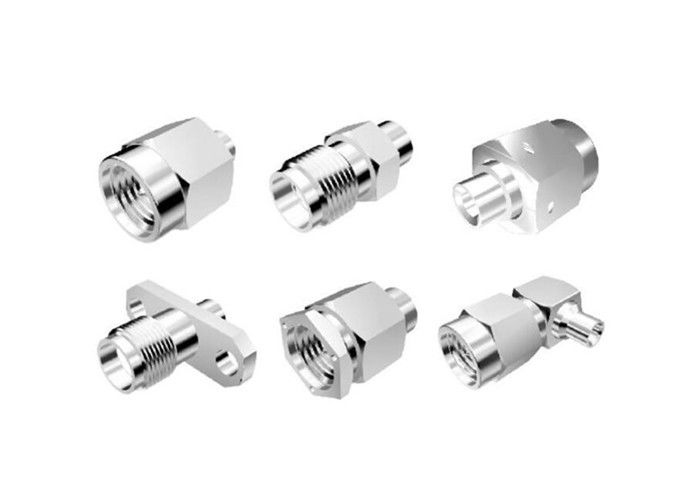

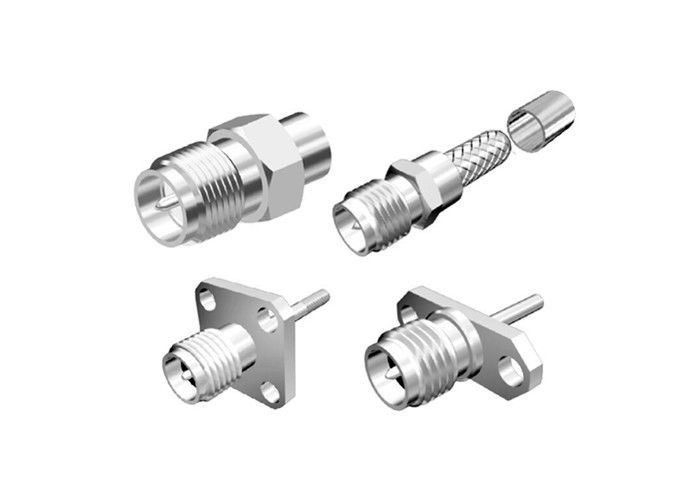

Lebih banyak gambar:
CATATAN:
Kami memiliki lebih dari 10.000 jenis Konektor , jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
