Tempat asal:
Cina
Sertifikasi:
CE ROHS

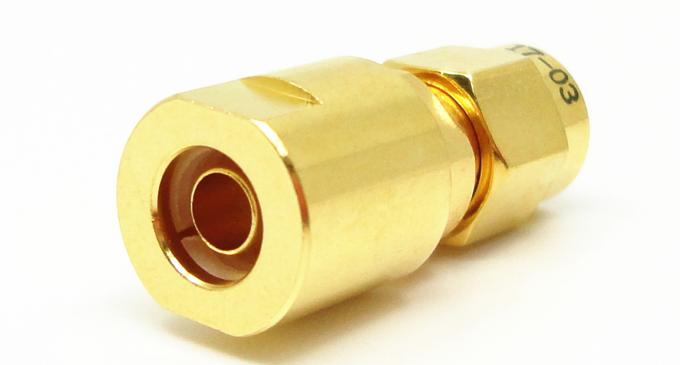

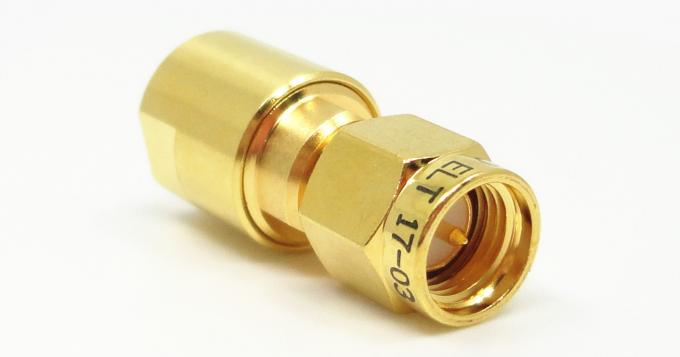

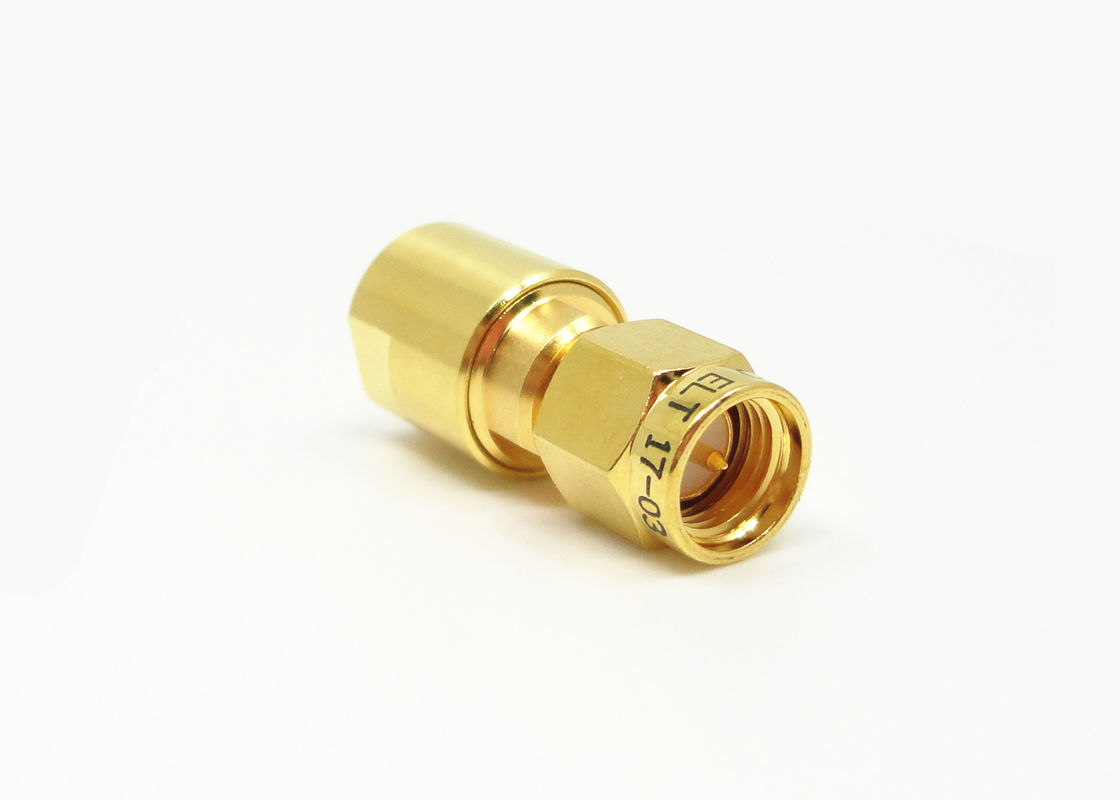

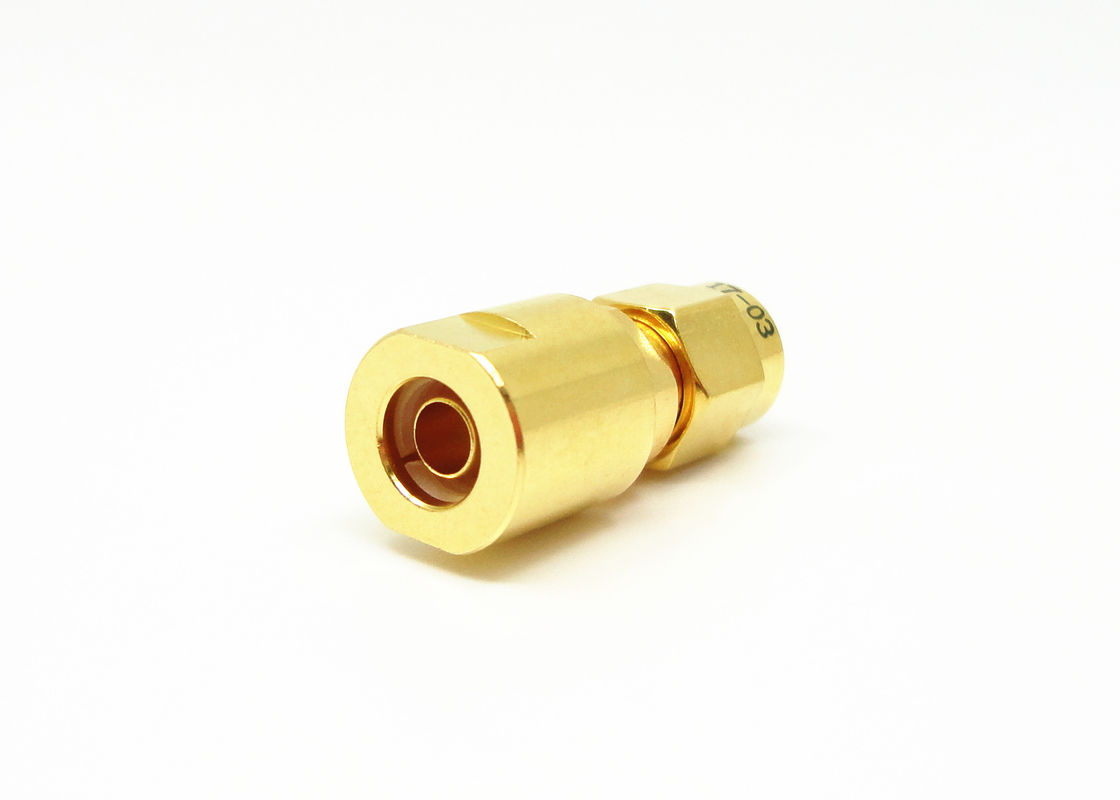

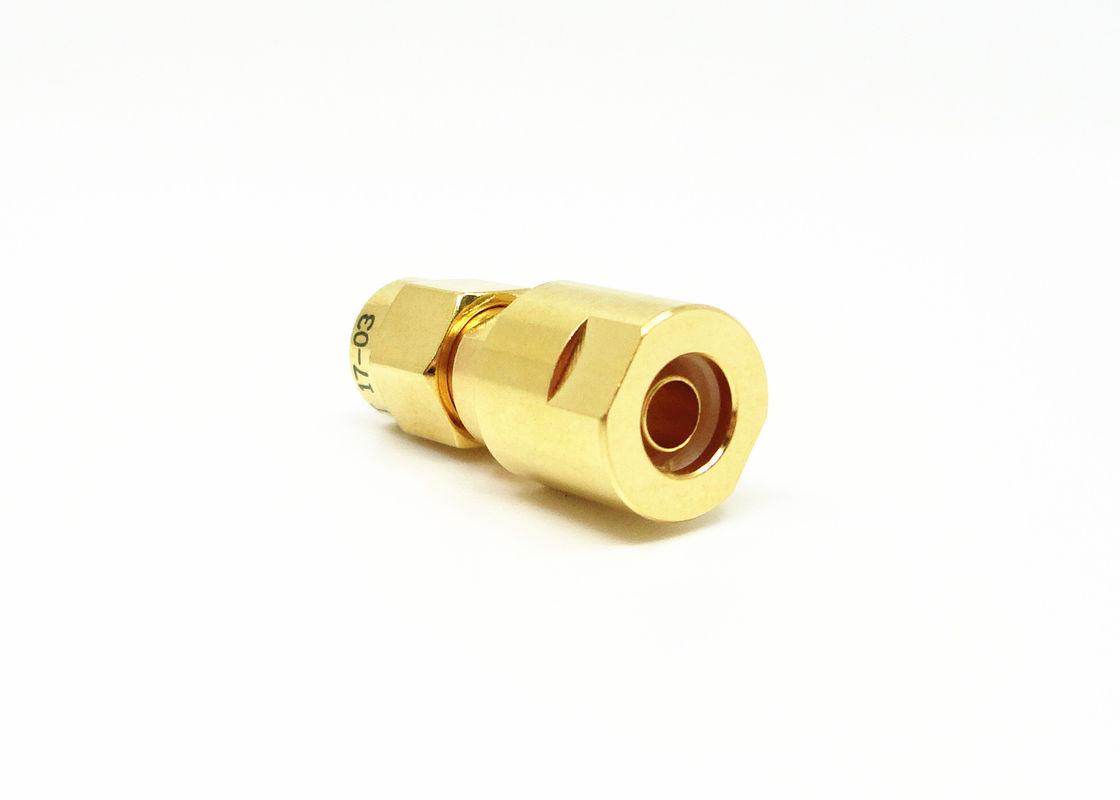

SMA seri adalah jenis mini, konektor RF coaxial frekuensi tinggi, ini dikembangkan dan diproduksi sesuai dengan MIL-C-39012 oleh Xi'an Elite Electronic Industrial Co, Ltd Dengan karakteristik volume kecil, bandwidth yang baik, karakteristik listrik superior . Ini adalah konektor coaxial rf yang paling banyak digunakan di berbagai bidang komunikasi gelombang mikro dan perangkat pengukur gelombang mikro. Konektor kinerja tinggi yang dikembangkan oleh perusahaan kami dapat mencapai 20GHz.
Spesifikasi:
| Karakteristik listrik | |||
| Impedansi | 50Ω | ||
| Rentang frekuensi | Terhubung dengan kabel solf DC ~ 12.4GHz | ||
| Terhubung dengan kabel semi-kaku DC ~ 18GHz | |||
| Nilai Tegangan | 335VRMS * | ||
| Dielektrik Tegangan-resistensi | 1000VRMS * | ||
| Resistensi isolasi | ≥5000MΩ | ||
| Perlawanan pusat | Konduktor Tengah | ≤3.0mΩ | |
| Konduktor Luar | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Karakteristik Bahan & Mekanik | |||
| Konduktor Tengah | Pria | Kuningan berlapis emas | |
| Perempuan | Sn-P Bronze Emas disepuh | ||
| Kontak yang Elastis | Berilium perunggu. Berlapis nikel | ||
| Shell dan Bagian Logam lainnya | Kuningan berlapis Nikel | ||
| Pasifasi Stainless | |||
| Crimping Sleeve | Kuningan berlapis Nikel | ||
| Pengetatan torsi koneksi | 0.79－1.13N .m | ||
| Daya tahan | 500 siklus | ||
| Sealing Ring | Karet silikon | ||
| Insulator | PTFE | ||
Keuntungan:
1. Konektor RF SMA berkualitas tinggi dan kombinasi cepat hanya dengan menyambungkan dua konektor secara bersamaan, tanpa perlu penyolderan atau crimping
2. Konektor listrik SMA banyak digunakan untuk microwave, antena, dan instrumentasi pengujian, dll
3. Konektor RF SMA adalah konektor RF coaxial threaded-coupling dengan ukuran mini, tahan getaran dan rentang frekuensi yang luas hingga 18 GHz
4. Konektor RF SMA tersedia dalam koneksi cepat, antarmuka push-on atau standar, versi lurus, 90 derajat, serta sekat, atau konfigurasi panel 4 lubang
Aplikasi:
*Jaringan
*Radar
* Otomotif
* Satcom
* Komputer / LAN
* Broadband
*Peralatan
* Antena array bertahap
* Telekomunikasi
* Dirgantara
* Papan-ke-papan interkoneksi

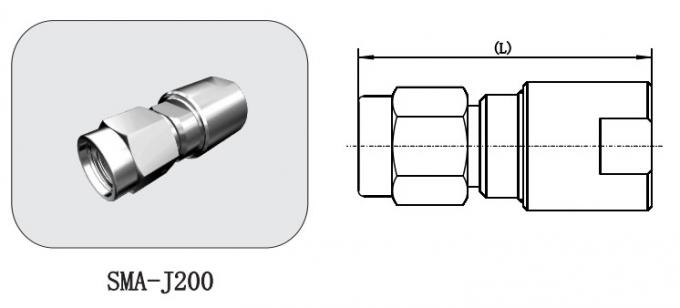

Gambar rinci:
| Model nomor. | Deskripsi | Panjang (mm) | Jenis Kabel |

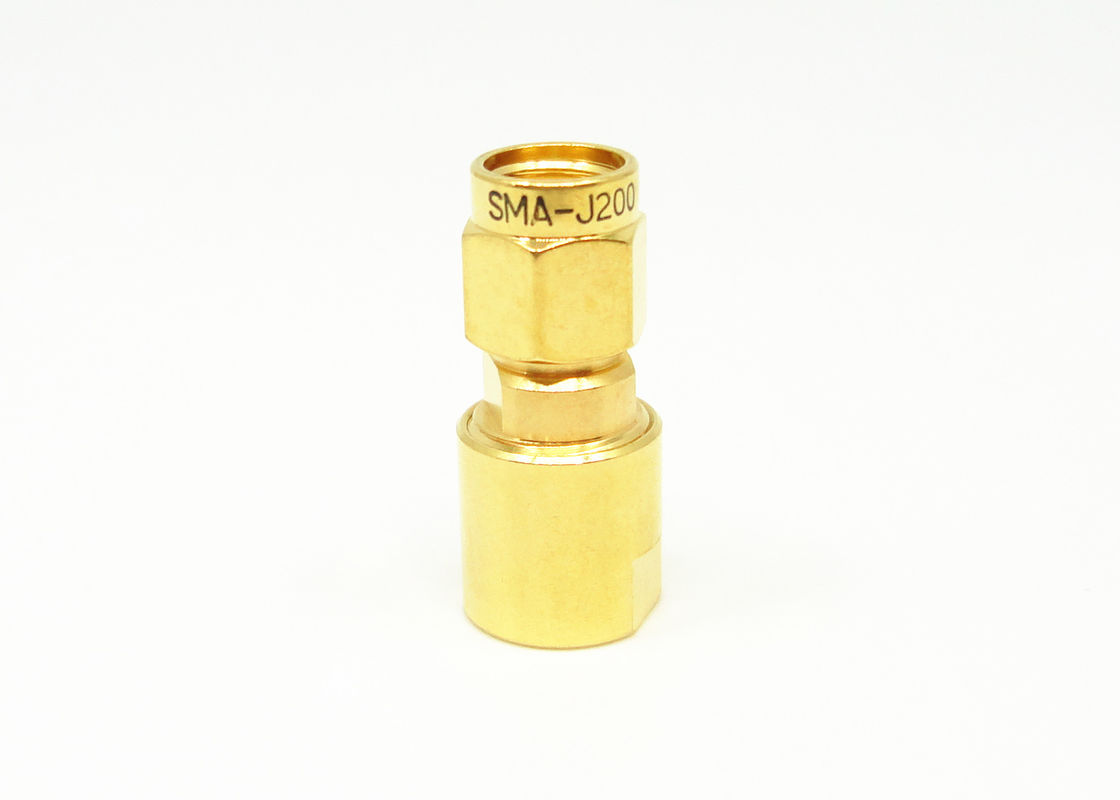

| SMA-J200 | Konektor SMAmale untuk kabel LMR200 | 23 | LMR200 |
| SMA-J416G | Konektor SMA pria stainless steel untuk kabel MF147 | 22.2 | MF147B |
| SMA-417G | Konektor SMA laki-laki stainless steel untuk kabel CXN3499 | 24.2 | CXN3499 |
Rincian Kemasan:
* Karton Ekspor Standar
* Sesuai dengan kebutuhan klien
CATATAN:
Kami memiliki lebih dari 10.000 jenis Konektor , jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
