Tempat asal:
Cina
Sertifikasi:
CE ROHS
High Quality Female Jack Straight Receptacle SMA Solder RF Coaxial Connector
Seri SMA adalah sejenis konektor koaksial RF frekuensi tinggi mini, dikembangkan dan diproduksi sesuai dengan MIL-C-39012.Dengan karakteristik volume kecil, bandwidth bagus, karakteristik kelistrikan superior.SMA adalah konektor koaksial rf yang paling banyak digunakan di berbagai bidang komunikasi gelombang mikro dan alat pengukur gelombang mikro. Konektor kinerja tinggi yang dikembangkan oleh perusahaan kami dapat mencapai 20GHz.
Spesifikasi:
| Karakteristik listrik | |||
| Impedansi | 50Ω | ||
| Rentang frekuensi | Terhubung dengan kabel solf DC~12.4GHz | ||
| Terhubung dengan kabel semi-kaku DC~18GHz | |||
| Nilai Tegangan | 335VRMS | ||
| Tegangan-resistansi dielektrik | 1000VRMS | ||
| Ketahanan Isolasi | ≥5000MΩ | ||
| Resistensi Pusat | Konduktor Pusat | ≤3.0mΩ | |
| Konduktor Luar | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria | Kuningan berlapis emas | |
| Perempuan | Sn-P Perunggu Berlapis emas | ||
| Kontak Elastis | Berilium perunggu Berlapis nikel | ||
| Shell dan Bagian Logam lainnya | Kuningan berlapis Nikel | ||
| Pasifasi tahan karat | |||
| Lengan Crimping | Kuningan berlapis Nikel | ||
| Isolator | PTFE | ||
| Cincin penyegel | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Torsi pengencangan sambungan | 0,79－1,13N .m | ||
Spesifikasi Lingkungan:
| Suhu Operasional | -40 hingga +85Deg C |

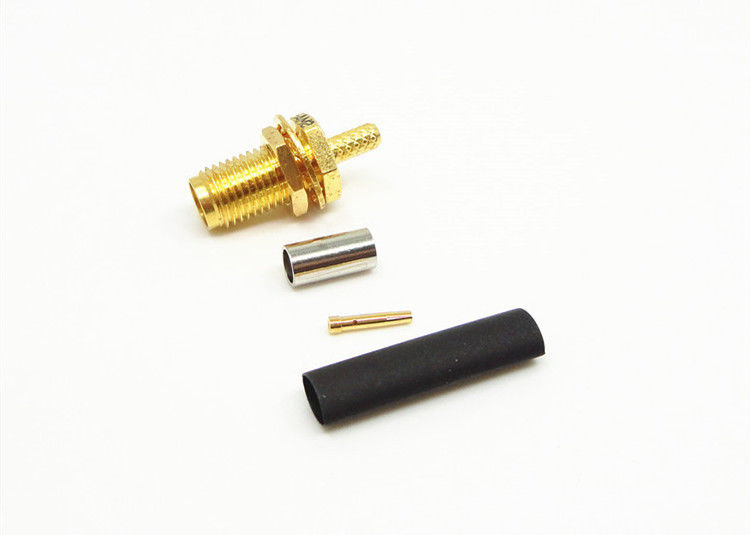

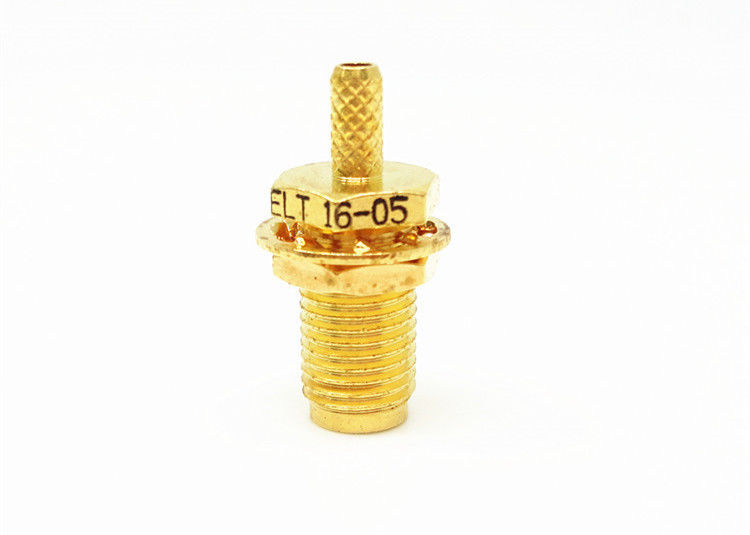

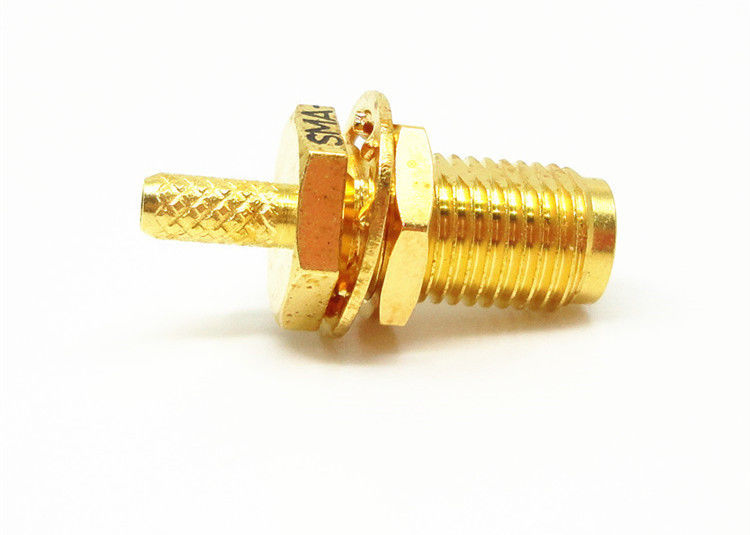

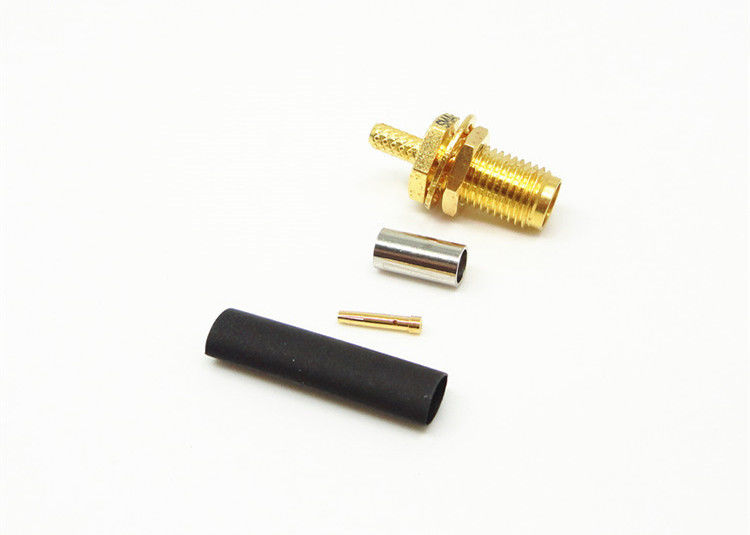

Rincian produk:
Fitur:
1, konektor RF SMA tersedia dalam koneksi cepat, antarmuka push-on atau standar, versi lurus, 90 derajat, serta konfigurasi panel sekat, atau 4 lubang
2, konektor SMA RF berkualitas tinggi dan kombinasi cepat hanya dengan menyatukan dua konektor, tanpa perlu menyolder atau mengeriting
3, konektor listrik SMA banyak digunakan untuk microwave, antena dan instrumentasi pengujian dll
4, konektor RF SMA adalah konektor koaksial RF berulir dengan ukuran miniatur, tahan getaran dan rentang frekuensi lebar hingga 18 GHz (Konektor RF SMA kami bisa 20GHz)
Aplikasi:
* Jalur lebar
* Peralatan
* Antena
* Telekomunikasi
* Dirgantara
* Jalur lebar
* Peralatan
* Antena array bertahap
* Telekomunikasi
* Interkoneksi papan-ke-papan
Katalog Produk:
| Adaptor RF |
| Konektor RF SMA/SSMA |
| Konektor RF SMP/SSMP |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor RF MCX/MMCX |
| BNC RF ConnectorMillimeter Wave Connectors(2.4mm, 2.92mm) |
| Rakitan Kabel RF |
| Waveguide Ke Adaptor Koaksial |
| Segel Hermetik kaca-ke-logam |
| Konektor Seri J30J |
| Sambungan Putar Gelombang Mikro |
CATATAN:Kami memiliki lebih dari 4000 jenis produk interkoneksi, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
