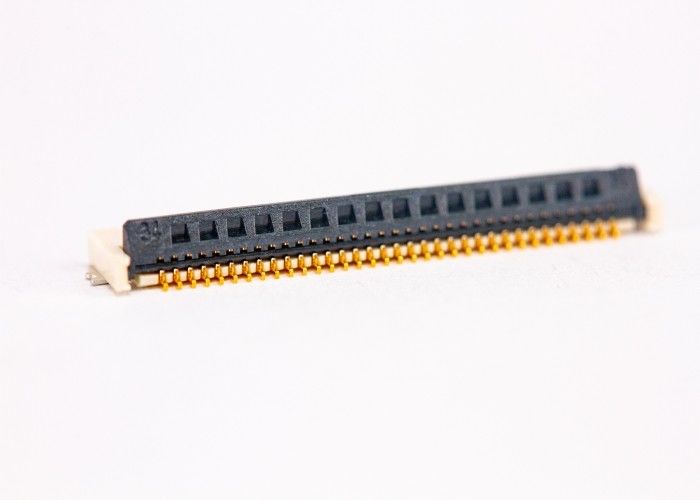

LCP Warna Alami Fpc Konektor Zif Penutup Kunci Hitam Kontak Dua Sisi

Tinggi plastik 0.5MM pitch 1.8MM 6-70PIN depan tipe kunci depan terbuka kontak dua sisi FPC / FFC connecto r

Kabel flat fleksibel , atau FFC , mengacu pada berbagai kabel listrik yang datar dan fleksibel, dengan konduktor padat rata. Kabel datar fleksibel adalah jenis elektronik fleksibel. Namun, istilah FFC biasanya mengacu pada kabel datar sangat tipis yang sering ditemukan dalam aplikasi elektronik kepadatan tinggi seperti laptop dan ponsel. Kadang-kadang istilah FPC (sirkuit cetak fleksibel) bahkan — agak tidak akurat — digunakan untuk semua jenis FFC, namun ini lebih akurat digunakan untuk menggambarkan sirkuit terukir atau tercetak yang menggabungkan komponen dan dibangun di atas bahan yang fleksibel. FFC biasanya koneksi langsung tanpa komponen.

Deskripsi Produk

Komposisi bahan:

• Housing tubuh utama: Warna Alami LCP Warna Alam LCP (UL 94V-0)
• Penutup Kunci: LCP Black LCP Black (UL 94V-0)
• Terminal Terminal: Fosfor Perunggu Fosfor
• Piring Posisi Stator: Kuningan

Mekanisme Desain Struktur:

1) Nama seri Seri: PITCH 0.3mm FFC / FPC DUAL CONTACT SIDE CONNECTOR (H = 0.9mm) konektor kunci rotasi belakang
2) Posisi PIN Posisi PIN: Lihat gambar produk Lihat gambar
3) Jenis kontak Kontak: Kontak dua sisi Kontak sisi ganda
4) Bentuk terminal Jenis Solder TML: tipe SMT
5) Cocok untuk Ketebalan PCB tebal FPC: T = 0,2 ± 0,02mm
6) Spesifikasi Plating .: Lihat gambar produk Lihat gambar
7) Solder coplanarity Coplanarity: 0.10mm MAX

Parameter kinerja:

1) Status standar Kondisi standar:
A Suhu pengoperasian: -40 ~ + 85 ° C Tidak ada sambungan kondensasi. Dalam kondisi es Tanpa es atau embun
B Gunakan kelembaban Pengoperasian Kelembaban: 20-85% RH
Suhu penyimpanan C Suhu Penyimpanan: -10 ~ +50 ° C tanpa sambungan kondensasi. Dalam kondisi es Tanpa es atau embun
D Hemat kelembaban Penyimpanan Kelembaban: 20 ～ 85% RH
2) Nilai tegangan Tegangan Rating: suhu sekitar 20 ° C 50V (AC / DC) Suhu sekitar 20 ° C 50V (AC / DC)
3) Nilai saat ini Peringkat Saat Ini: Suhu sekitar 20 ° C 0,5A / PIN Suhu sekitar 20 ° C 0,5A / PIN
