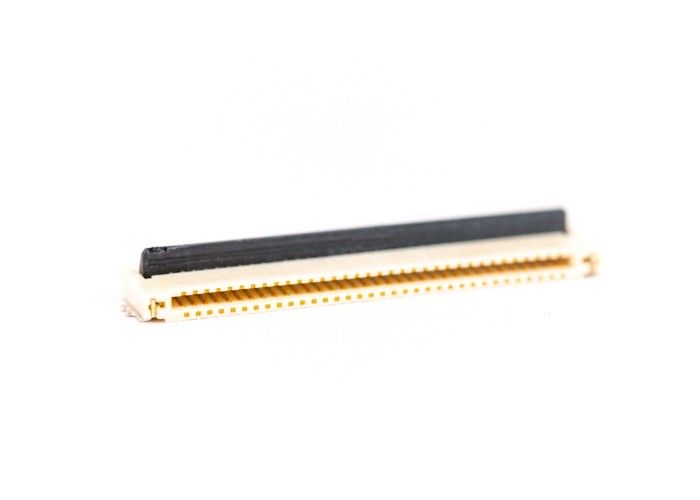

Ffc Breakout Board, 24 Pin Fpc Connector 0.10mmSolder Coplanarity Coplanarity

Tinggi plastik 0.5MM pitch 1.8MM 6-70PIN depan tipe kunci depan terbuka kontak dua sisi FPC / FFC connecto r

Jarak antar konduktor. Pitch biasanya mengacu pada jarak dari pusat satu konduktor ke pusat konduktor tetangga. FFC tunggal dapat memiliki nada yang berbeda di antara konduktor yang berbeda pada kabel yang sama, namun hal ini jarang terjadi. Kabel FFC tersedia dalam banyak pitch, seperti 0,500 mm, 0,625 mm, 0,635 mm, 0,800 mm, 1,00 mm, 1,25 mm, 1,27 mm, 2,00 mm, 2,54 mm, tetapi pitch yang paling umum adalah 0,500 mm dan 1,00 mm. Custom Pitch dan Multiple Pitch FFC tersedia atas permintaan khusus.

Deskripsi Produk

Komposisi bahan:

• Housing tubuh utama: Warna Alami LCP Warna Alam LCP (UL 94V-0)
• Penutup Kunci: LCP Black LCP Black (UL 94V-0)
• Terminal Terminal: Fosfor Perunggu Fosfor
• Piring Posisi Stator: Kuningan

Mekanisme Desain Struktur:

1) Nama seri Seri: PITCH 0.3mm FFC / FPC DUAL CONTACT SIDE CONNECTOR (H = 0.9mm) konektor kunci rotasi belakang
2) Posisi PIN Posisi PIN: Lihat gambar produk Lihat gambar
3) Jenis kontak Kontak: Kontak dua sisi Kontak sisi ganda
4) Bentuk terminal Jenis Solder TML: tipe SMT
5) Cocok untuk Ketebalan PCB tebal FPC: T = 0,2 ± 0,02mm
6) Spesifikasi Plating .: Lihat gambar produk Lihat gambar
7) Solder coplanarity Coplanarity: 0.10mm MAX

Parameter kinerja:

1) Status standar Kondisi standar:
A Suhu pengoperasian: -40 ~ + 85 ° C Tidak ada sambungan kondensasi. Dalam kondisi es Tanpa es atau embun
B Gunakan kelembaban Pengoperasian Kelembaban: 20-85% RH
Suhu penyimpanan C Suhu Penyimpanan: -10 ~ +50 ° C tanpa sambungan kondensasi. Dalam kondisi es Tanpa es atau embun
D Hemat kelembaban Penyimpanan Kelembaban: 20 ～ 85% RH
2) Nilai tegangan Tegangan Rating: suhu sekitar 20 ° C 50V (AC / DC) Suhu sekitar 20 ° C 50V (AC / DC)
3) Nilai saat ini Peringkat Saat Ini: Suhu sekitar 20 ° C 0,5A / PIN Suhu sekitar 20 ° C 0,5A / PIN
