Tempat asal:
Cina
Sertifikasi:
ISO9001 SGS-ROHS2.0

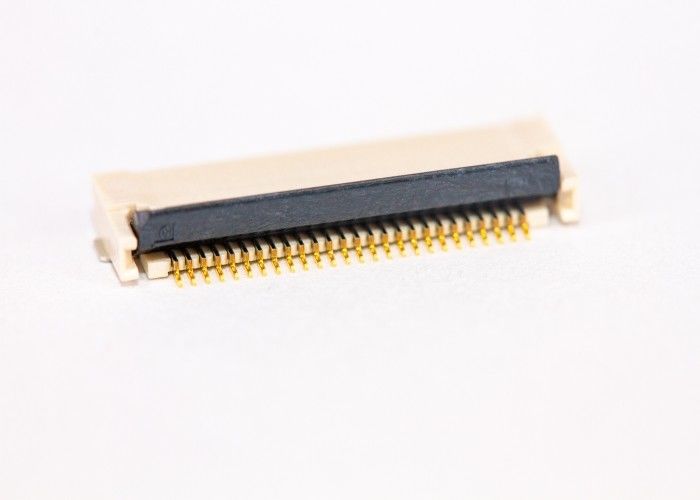

Tinggi plastik 0.5MM pitch 1.8MM 6-70PIN depan tipe kunci depan terbuka kontak dua sisi FPC / FFC connecto r
Komposisi bahan:
| Pengukuran | 0,50mm (.020 ") |
| Sirkuit | 4 ~ 39 sirkuit |
| Peringkat saat ini | 0,5A AC DC |
| Peringkat tegangan | 30V AC DC |
| Peringkat suhu: | -25 ℃ ~ + 85 ℃ |
| Resistensi kontak | 20 mΩ maks. |
| Resistensi isolasi | 100MΩ mnt. |
| Menahan tegangan | 250V AC / mnt. |
Deskripsi Produk
| Nilai tegangan | 50V (AC / DC) |
| Dinilai saat ini | 0,5A / PIN |
| Retensi kabel | ＞ 0,3N / PIN |
| Impedansi kontak | 100 mΩ Maks |
| Resistensi isolasi | 50MΩ Min |
| ketebalan kabel | 0,2mm +/- 0,02mm |
| Metode pengelasan | Patch otomatis SMT |
| Pengepakan | Cocok untuk kemasan pita tempel SMT |
| Jumlah kemasan | 3000 PCS / volume |
Mekanisme Desain Struktur:
1) Nama seri Seri: PITCH 0.3mm FFC / FPC DUAL CONTACT SIDE CONNECTOR (H = 0.9mm) konektor kunci rotasi belakang
2) Posisi PIN Posisi PIN: Lihat gambar produk Lihat gambar
3) Jenis kontak Kontak: Kontak dua sisi Kontak sisi ganda
4) Bentuk terminal Jenis Solder TML: tipe SMT
5) Cocok untuk Ketebalan PCB tebal FPC: T = 0,2 ± 0,02mm
6) Spesifikasi Plating .: Lihat gambar produk Lihat gambar
7) Solder coplanarity Coplanarity: 0.10mm MAX
Parameter kinerja:
1) Status standar Kondisi standar:
A Suhu pengoperasian: -40 ~ + 85 ° C Tidak ada sambungan kondensasi. Dalam kondisi es Tanpa es atau embun
B Gunakan kelembaban Pengoperasian Kelembaban: 20-85% RH
Suhu penyimpanan C Suhu Penyimpanan: -10 ~ +50 ° C tanpa sambungan kondensasi. Dalam kondisi es Tanpa es atau embun
D Hemat kelembaban Penyimpanan Kelembaban: 20 ～ 85% RH
2) Nilai tegangan Tegangan Rating: suhu sekitar 20 ° C 50V (AC / DC) Suhu sekitar 20 ° C 50V (AC / DC)
3) Nilai saat ini Peringkat Saat Ini: Suhu sekitar 20 ° C 0,5A / PIN Suhu sekitar 20 ° C 0,5A / PIN
