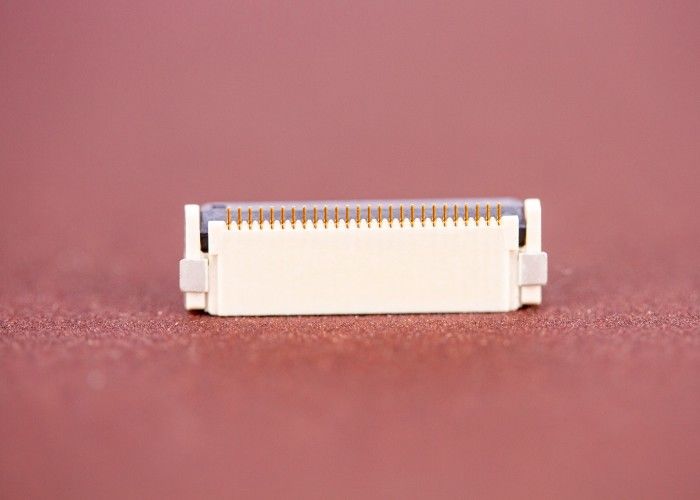

Konektor Furr Currrent Besar 40 Pin Manajemen Kabel Mudah Aplikasi Flex Tinggi

Tinggi plastik 0.5MM pitch 1.8MM 6-70PIN depan tipe kunci depan terbuka kontak dua sisi FPC / FFC connecto r

Konektor Seri FH dirancang untuk koneksi jenis Flat Flex Cable (FFC) atau Flexible Printed Circuit (FPC). Konektor ini menampilkan pitch kontak yang berkisar dari 0,2 hingga 1,0 mm dan ditawarkan dengan titik kontak yang berbeda; atas, bawah, atau ganda (atas dan bawah). Aplikasi yang umum termasuk menghubungkan LCD ke papan sirkuit tercetak dan kejujuran aplikasi koneksi papan-ke-papan.

Deskripsi Produk

Komposisi bahan:

• Housing tubuh utama: Warna Alami LCP Warna Alam LCP (UL 94V-0)
• Penutup Kunci: LCP Black LCP Black (UL 94V-0)
• Terminal Terminal: Fosfor Perunggu Fosfor
• Piring Posisi Stator: Kuningan

Mekanisme Desain Struktur:

1) Nama seri Seri: PITCH 0.3mm FFC / FPC DUAL CONTACT SIDE CONNECTOR (H = 0.9mm) konektor kunci rotasi belakang
2) Posisi PIN Posisi PIN: Lihat gambar produk Lihat gambar
3) Jenis kontak Kontak: Kontak dua sisi Kontak sisi ganda
4) Bentuk terminal Jenis Solder TML: tipe SMT
5) Cocok untuk Ketebalan PCB tebal FPC: T = 0,2 ± 0,02mm
6) Spesifikasi Plating .: Lihat gambar produk Lihat gambar
7) Solder coplanarity Coplanarity: 0.10mm MAX

Parameter kinerja:

1) Status standar Kondisi standar:
A Suhu pengoperasian: -40 ~ + 85 ° C Tidak ada sambungan kondensasi. Dalam kondisi es Tanpa es atau embun
B Gunakan kelembaban Pengoperasian Kelembaban: 20-85% RH
Suhu penyimpanan C Suhu Penyimpanan: -10 ~ +50 ° C tanpa sambungan kondensasi. Dalam kondisi es Tanpa es atau embun
D Hemat kelembaban Penyimpanan Kelembaban: 20 ～ 85% RH
2) Nilai tegangan Tegangan Rating: suhu sekitar 20 ° C 50V (AC / DC) Suhu sekitar 20 ° C 50V (AC / DC)
3) Nilai saat ini Peringkat Saat Ini: Suhu sekitar 20 ° C 0,5A / PIN Suhu sekitar 20 ° C 0,5A / PIN
